Microelectrónica para Técnicos Nivel 0

Created by sanchezluys

Introducción

Teoria

Repaso de conceptos fundamentales para entender el voltaje, la corriente, la resistencia y la potencia

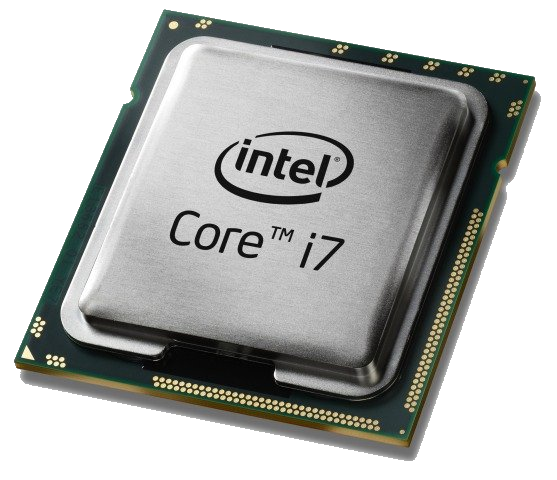

Ley de Moore

“...aproximadamente cada 2 años se duplica el número de transistores en un microprocesador....”

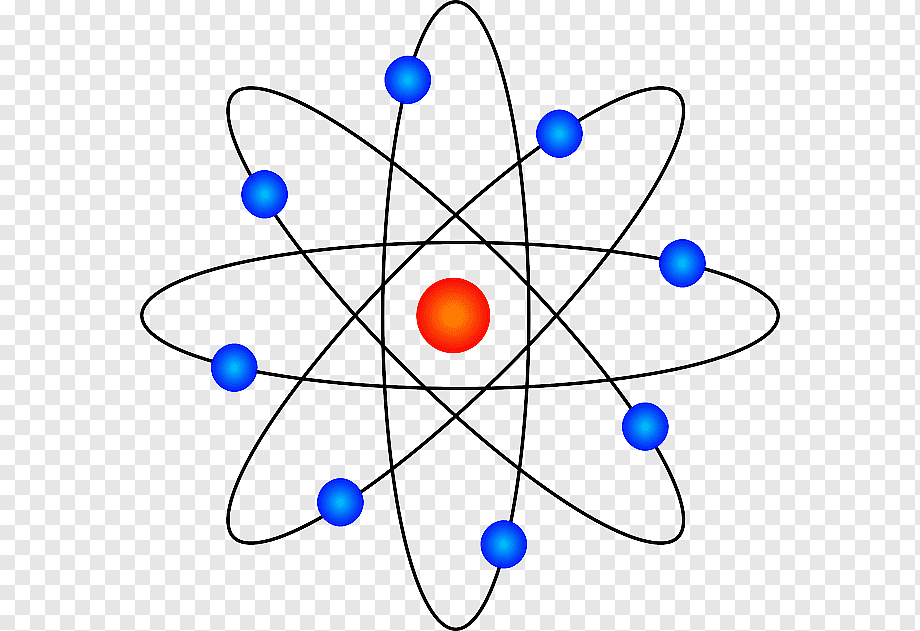

Modelo del Atomo

Modelo de Rutherford - Nucleo - electrones - orbitales

Energía

1. Luz (Intensidad luminosa - candela, cd)
2. Electricidad (Corriente eléctrica - amperio, A)
3. Ondas (Frecuencia - hercio, Hz)
4. Reacciones Químicas (Cantidad de sustancia - mol)
5. Magnética (Campo magnético - tesla, T)
6. Electromagnética (Intensidad del campo electromagnético - voltio por metro, V/m)
7. Radioactividad (Actividad radiactiva - becquerel, Bq)
8. Nuclear (Energía - julio, J)
9. Sónica (Presión sonora - pascal, Pa)
10. Iónica (Carga eléctrica - culombio, C)
11. Metabólica (Tasa metabólica - julios por segundo, J/s)
12. Mecánica (Fuerza - newton, N)
13. Calor (Energía térmica - julio, J)
14. Potencia (Potencia - vatio o watt, W)

Electricidad

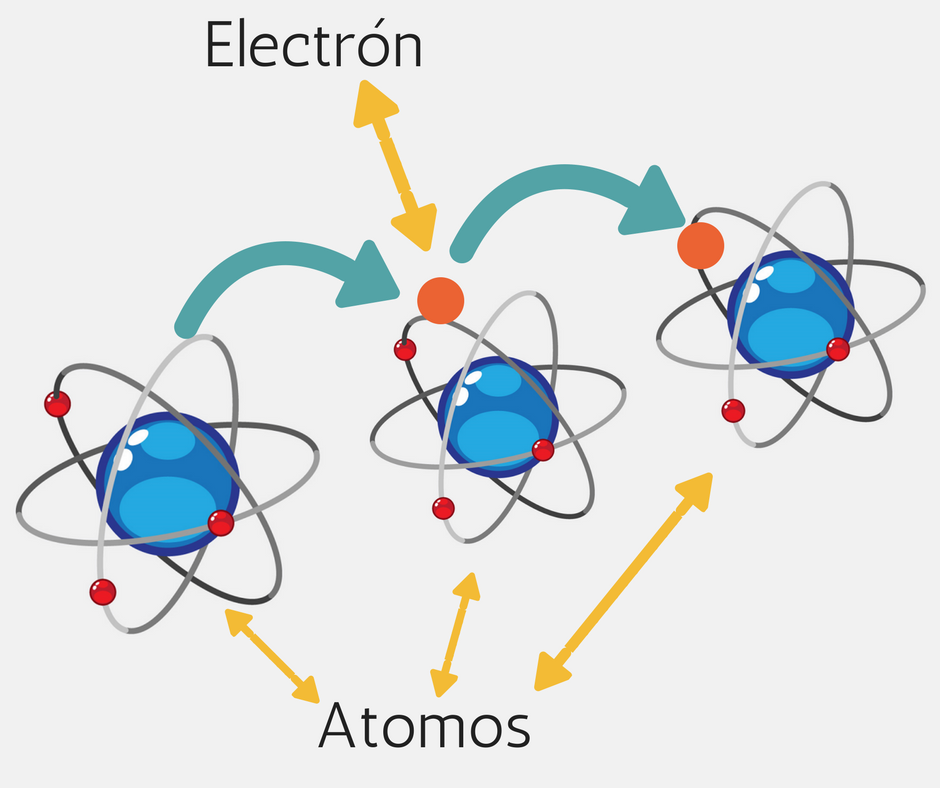

Movimiento de electrónes

Ley de Ohm

Ley de Ohm - Unidades Fisicas

⚡ Ley de Ohm - Materiales 🔍

⚡ Ley de Ohm - Materiales Plus 🔍

⚡ Ley de Ohm - Ejercicios 🔍

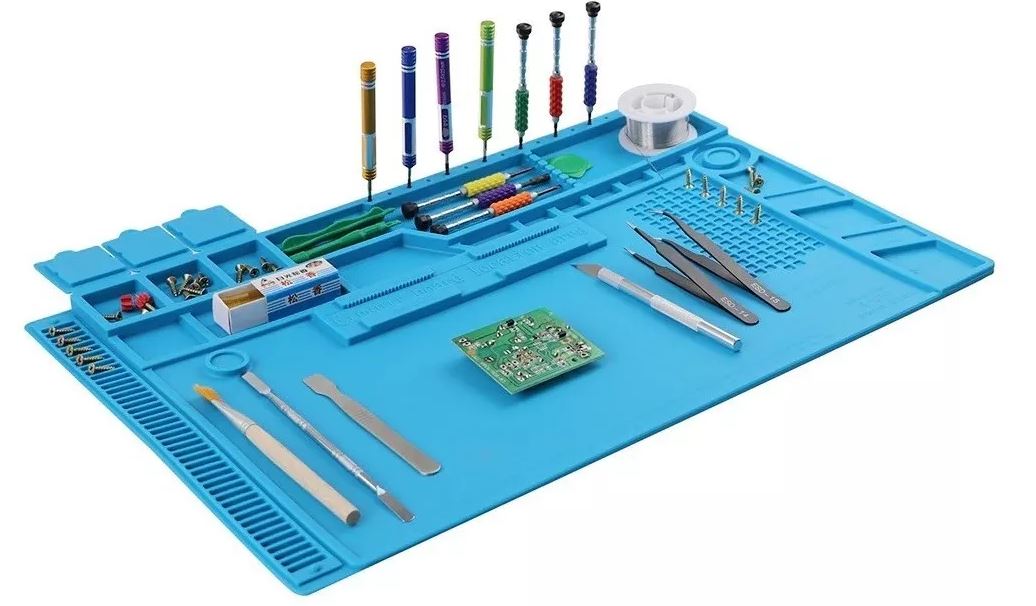

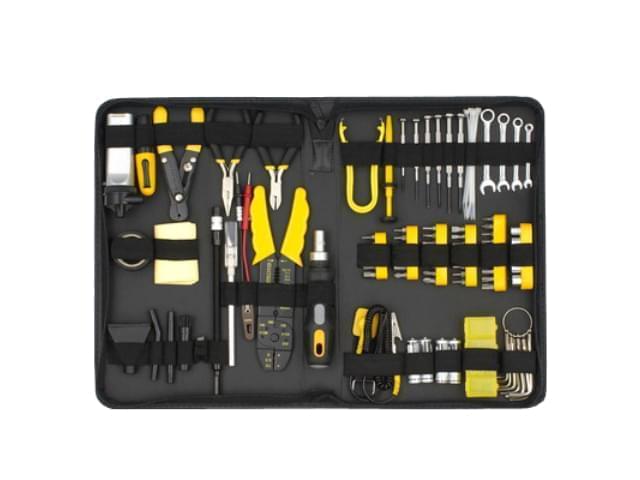

Herramientas Básicas *Celulares*

Herramientas Básicas *Electrónica Potencia*

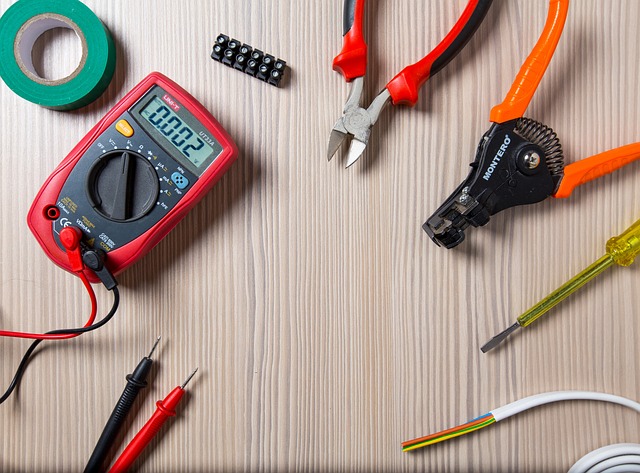

Herramientas Básicas *Electricidad*

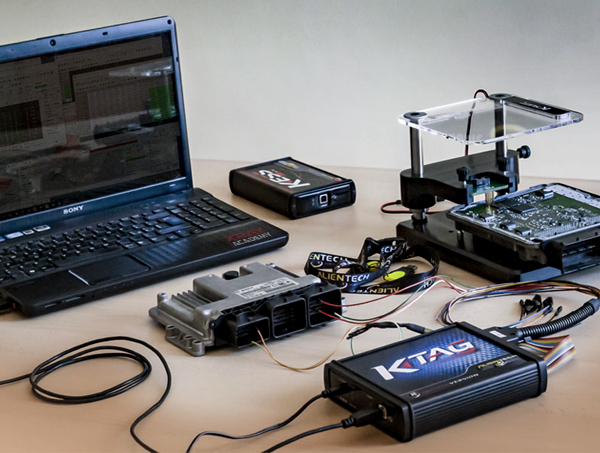

Herramientas Básicas *Electrónica Vehiculos*

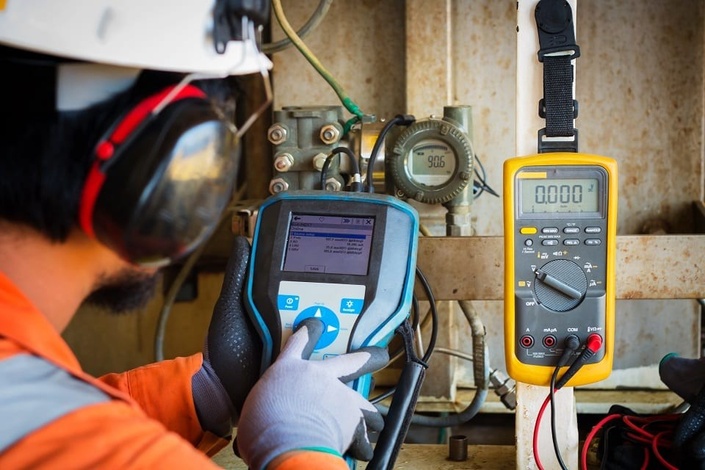

Herramientas Básicas *Instrumentación Industrial*

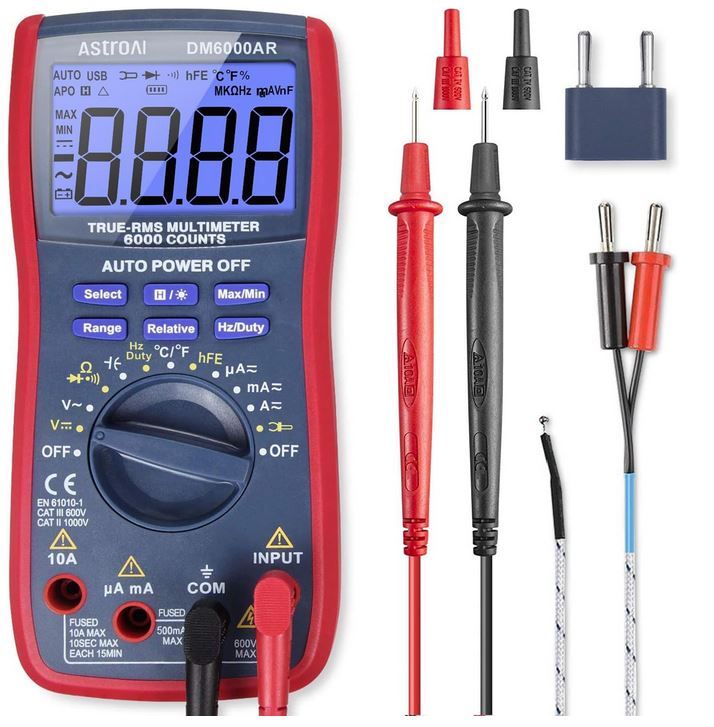

Herramientas Básicas *Multimetros*

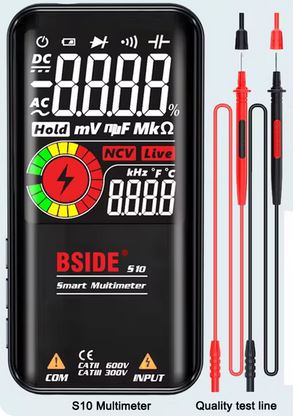

Herramientas Básicas *Multimetros Smart*

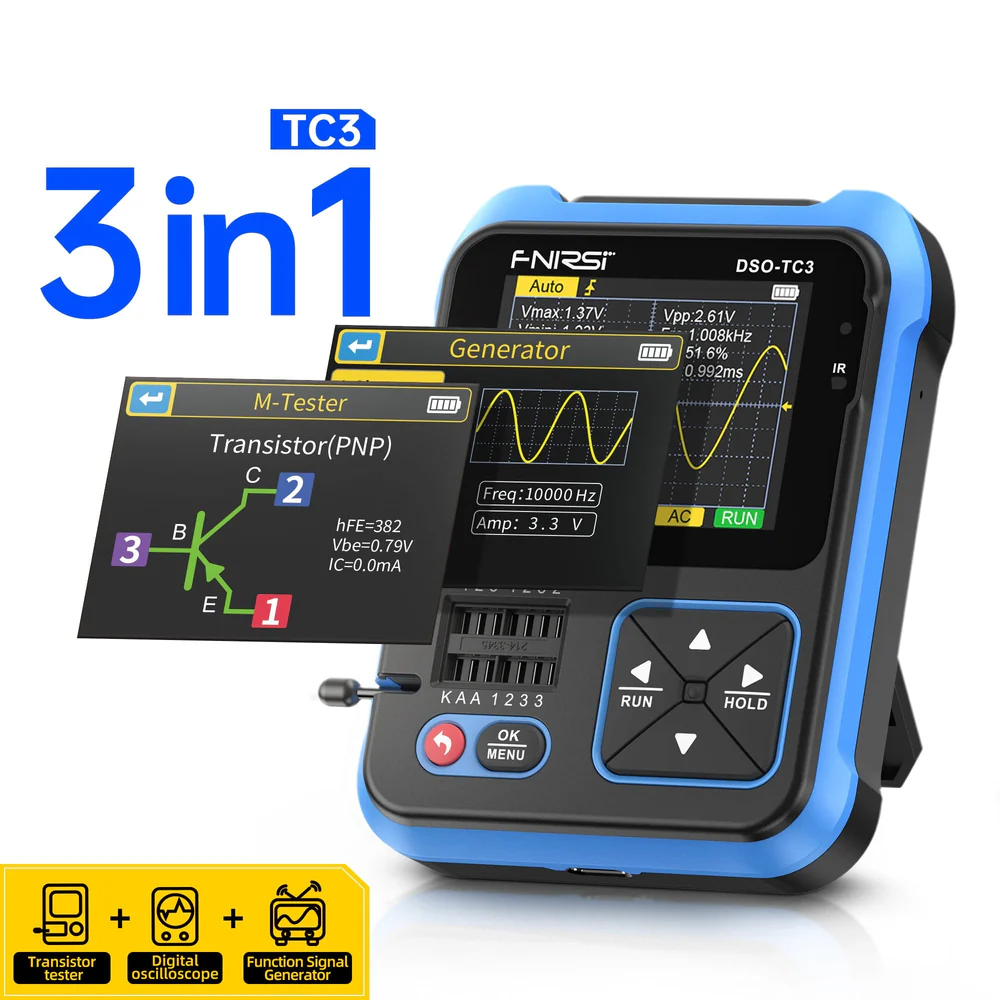

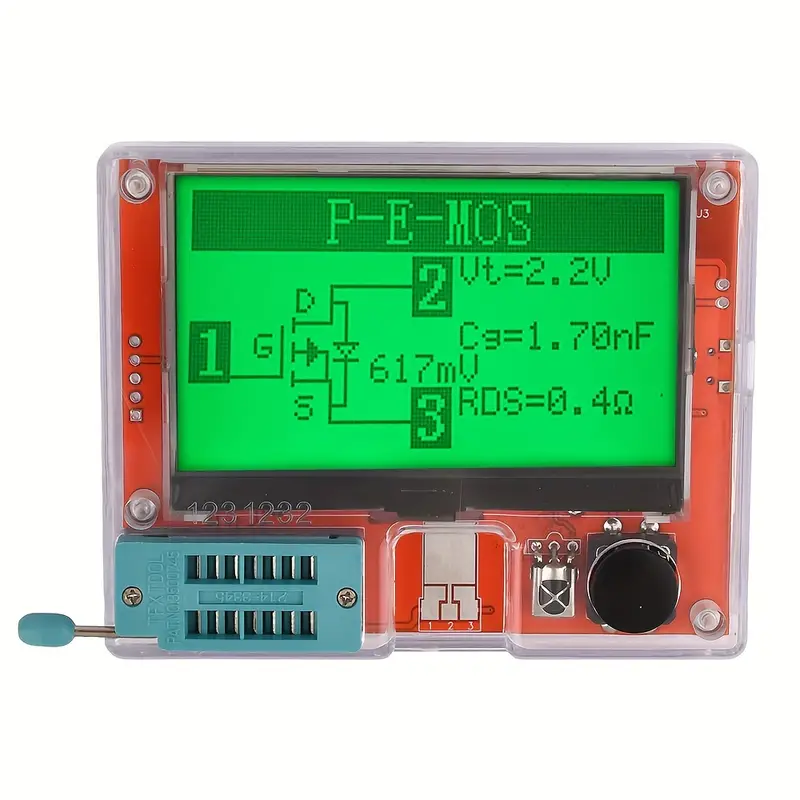

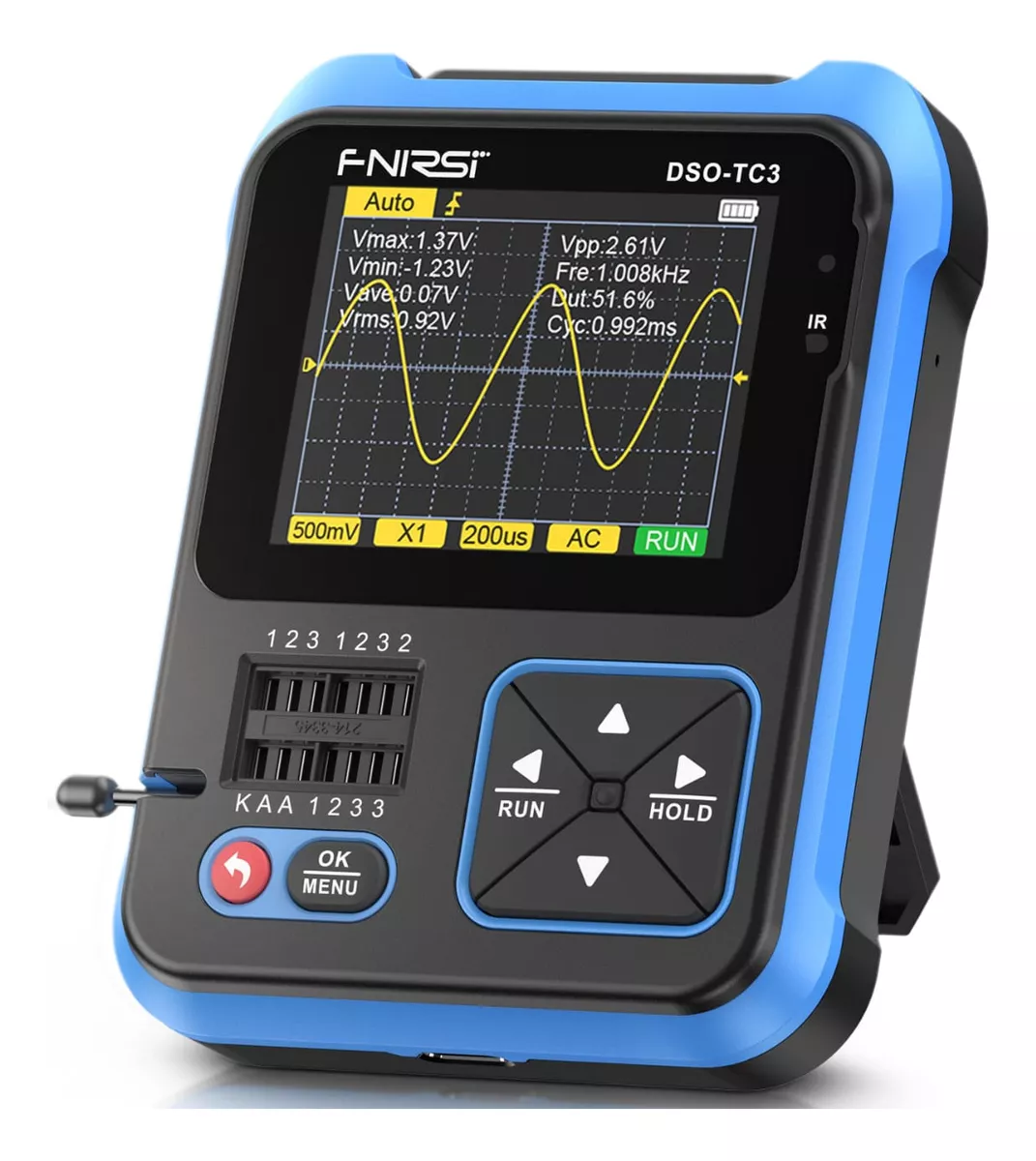

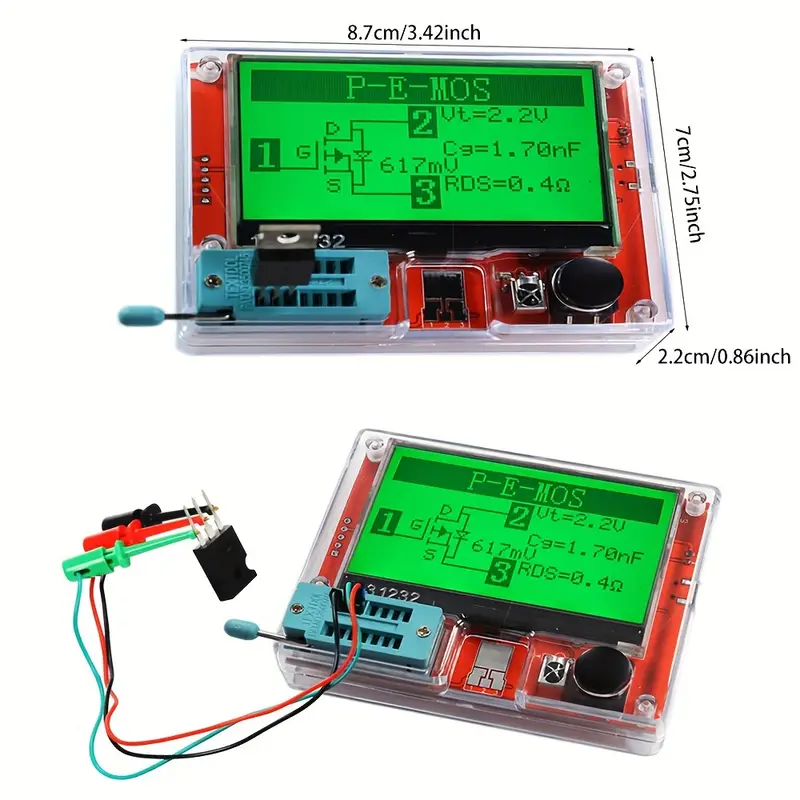

Medidor ESR

Medidor ESR

Medidor ESR

Medidor ESR

Calor - Corriente - Voltaje

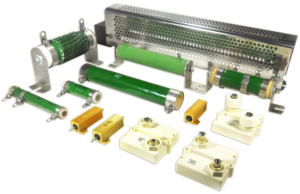

Componentes Básicos Resistor-Capacitor-Inductor

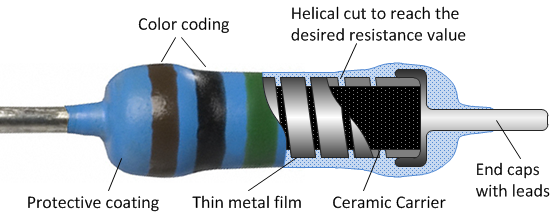

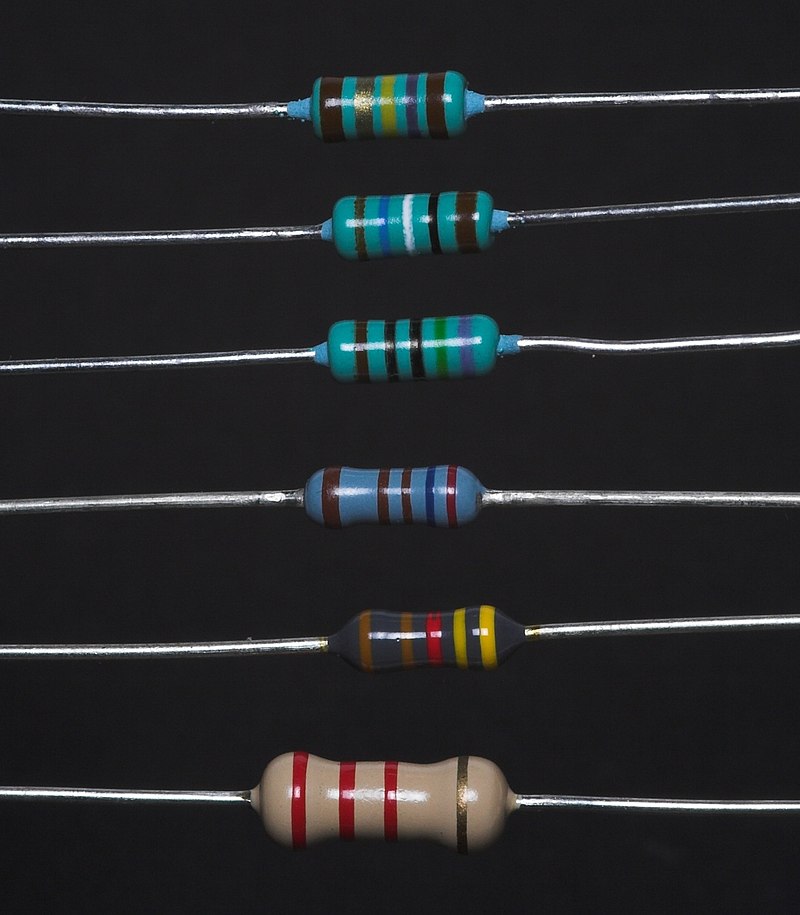

R

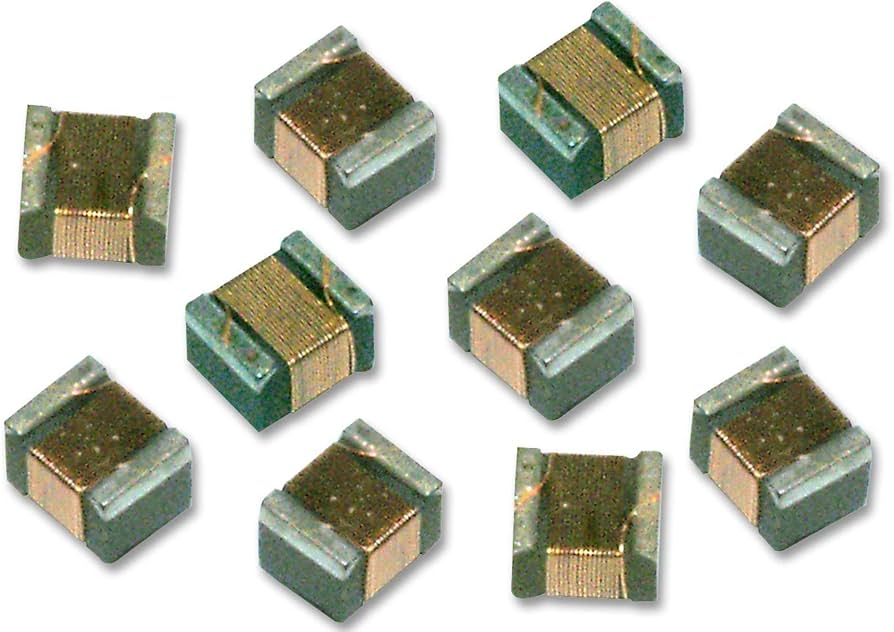

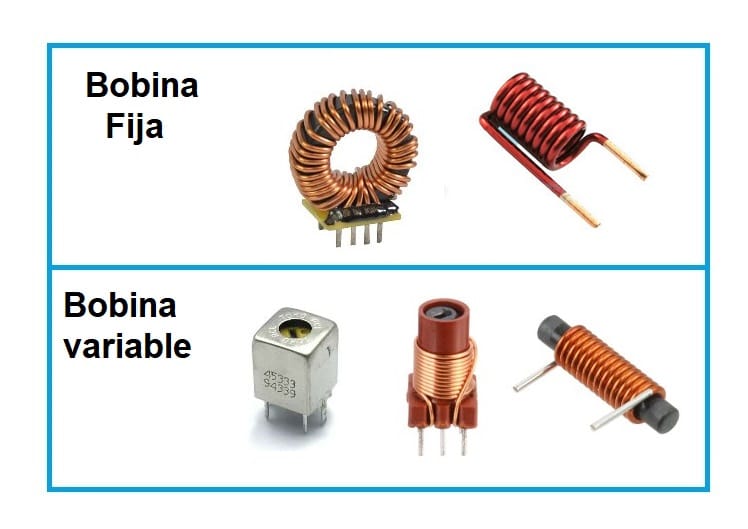

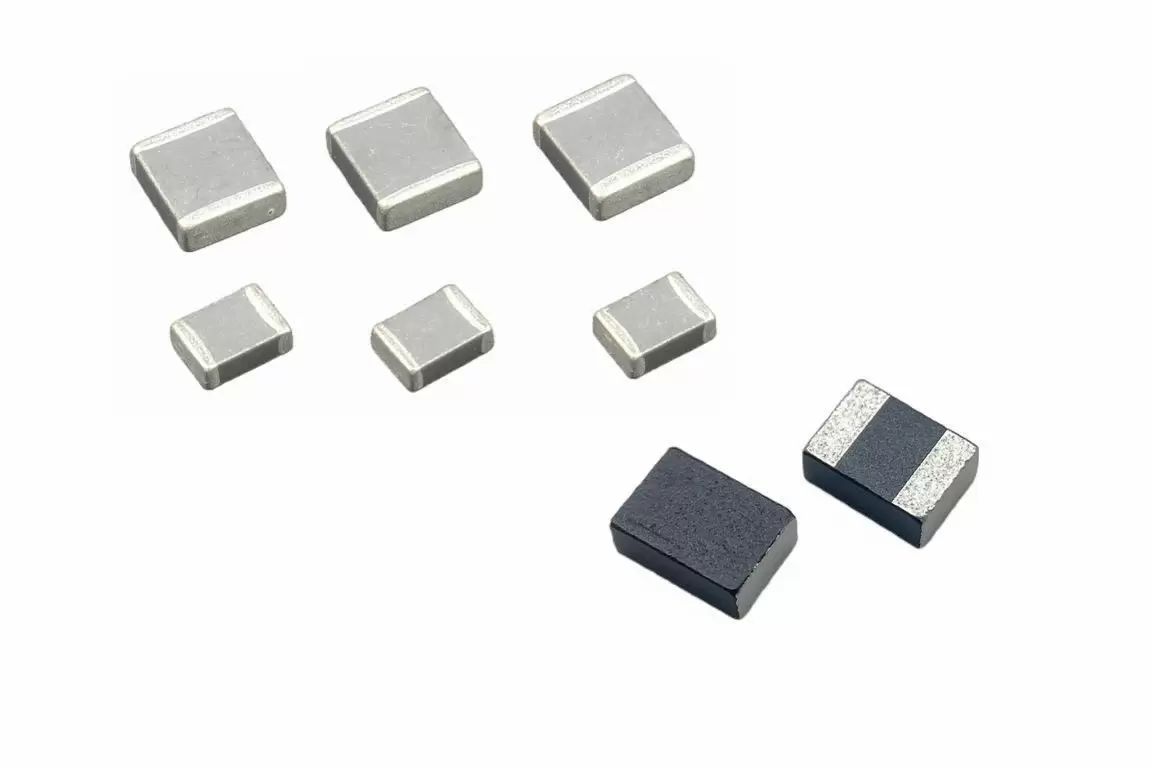

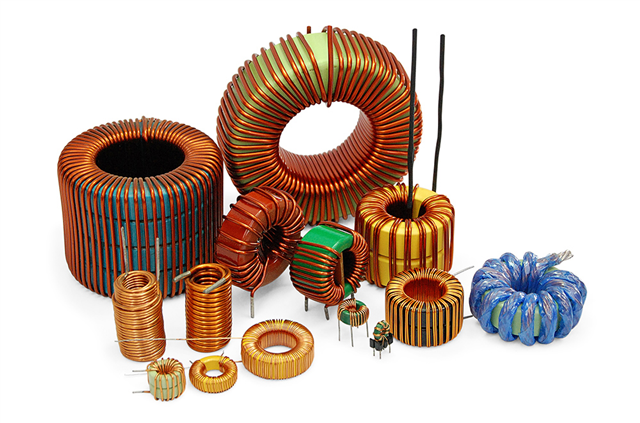

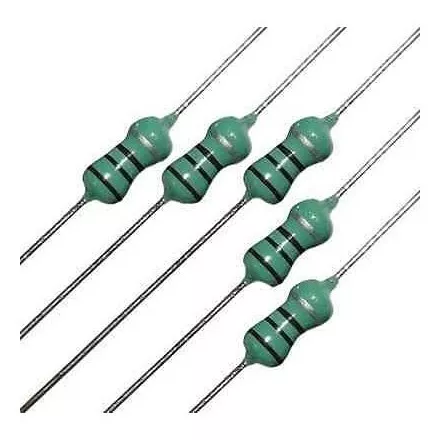

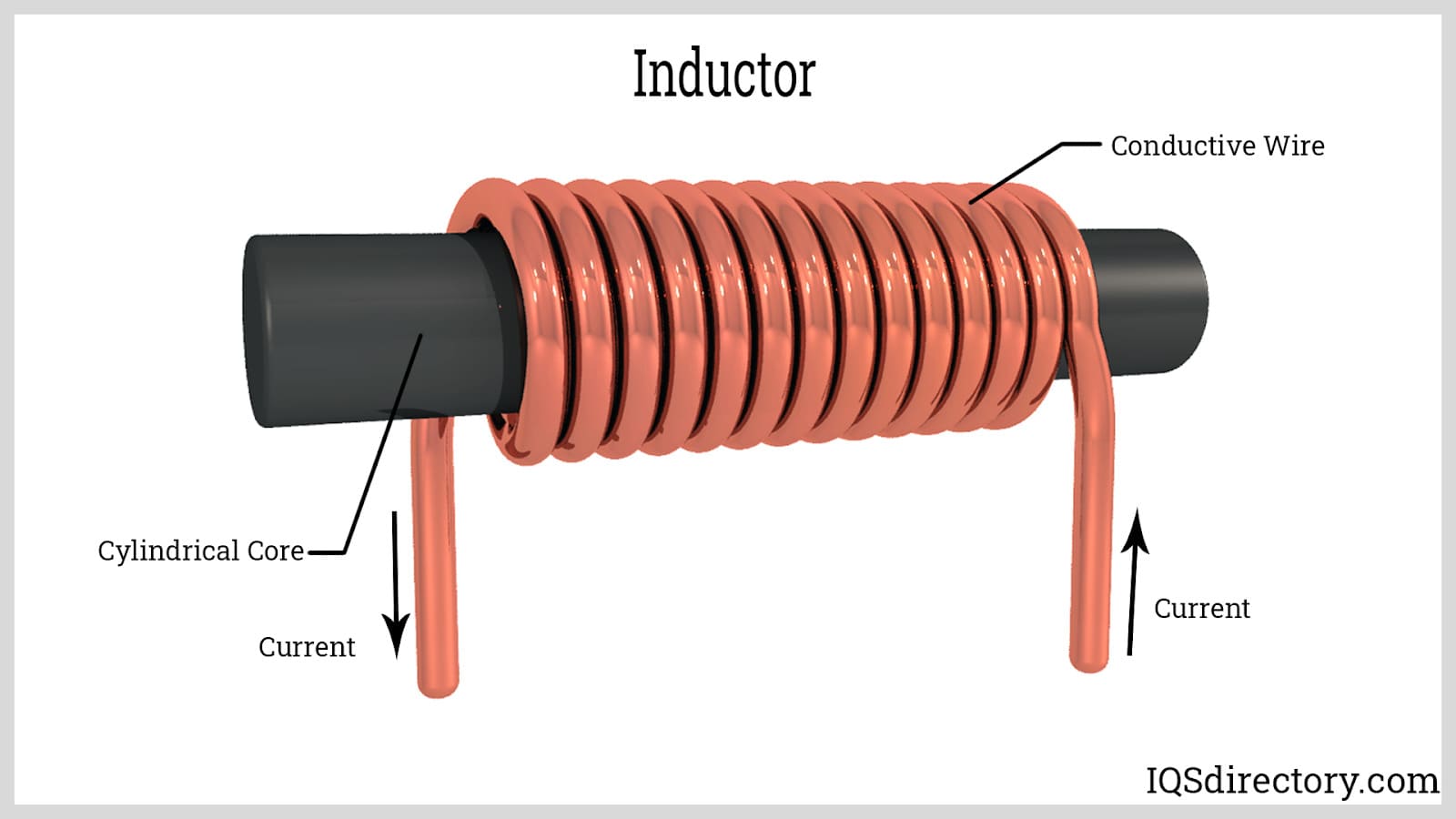

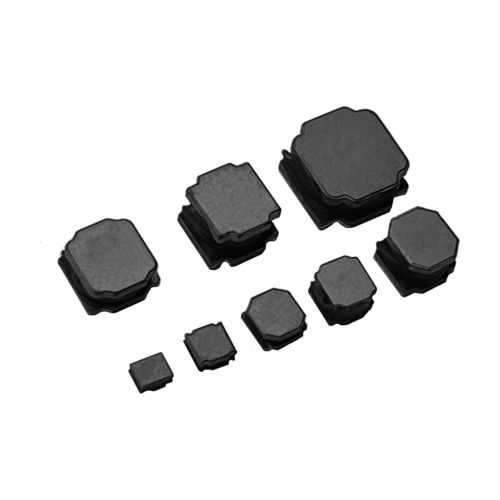

L

C

Símbolos Normas [IEC] [DIN] [ANSI]

Capacitores Discretos

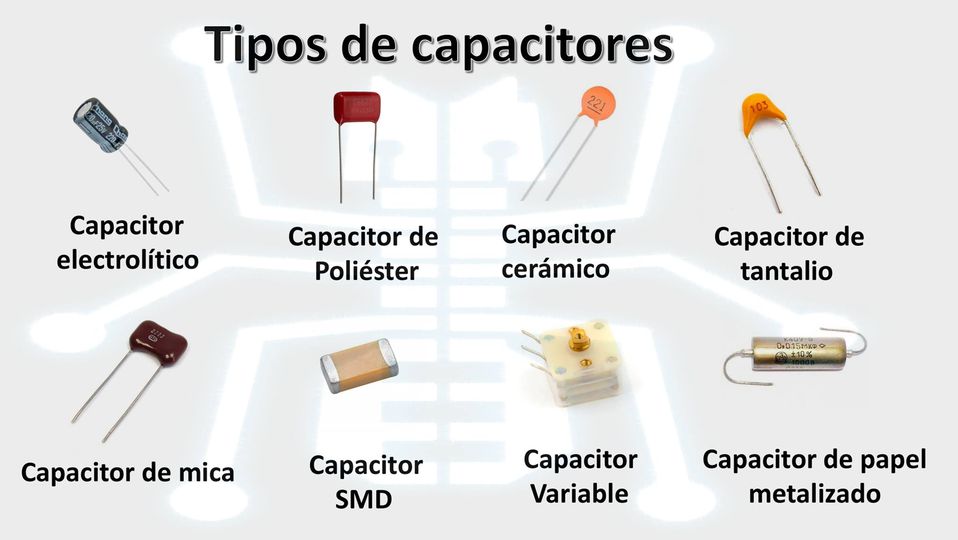

Capacitores por material de construcción

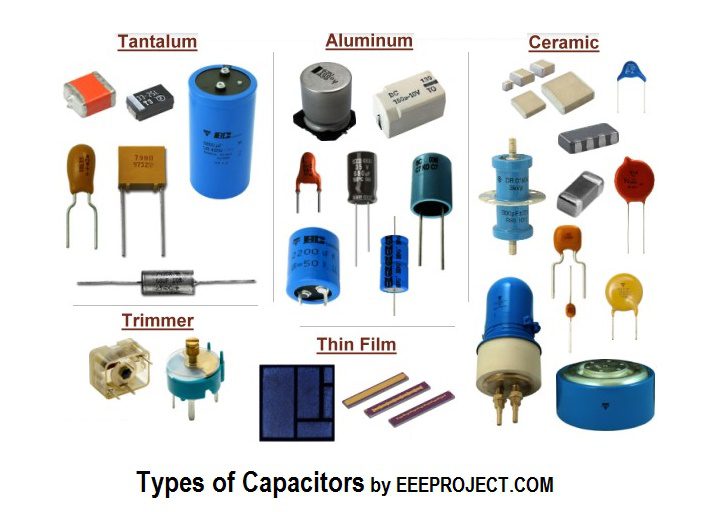

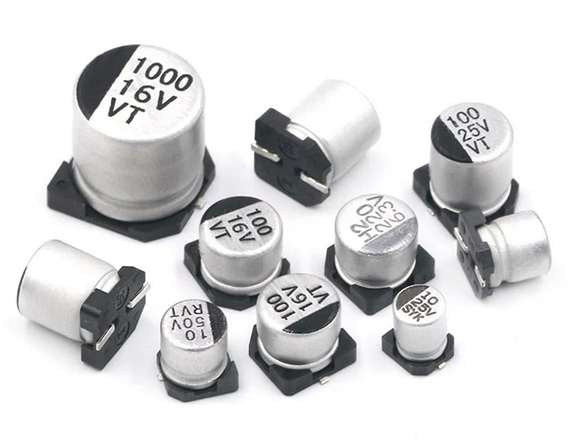

Capacitores tipos

Capacitores SMD Aceite y Papel

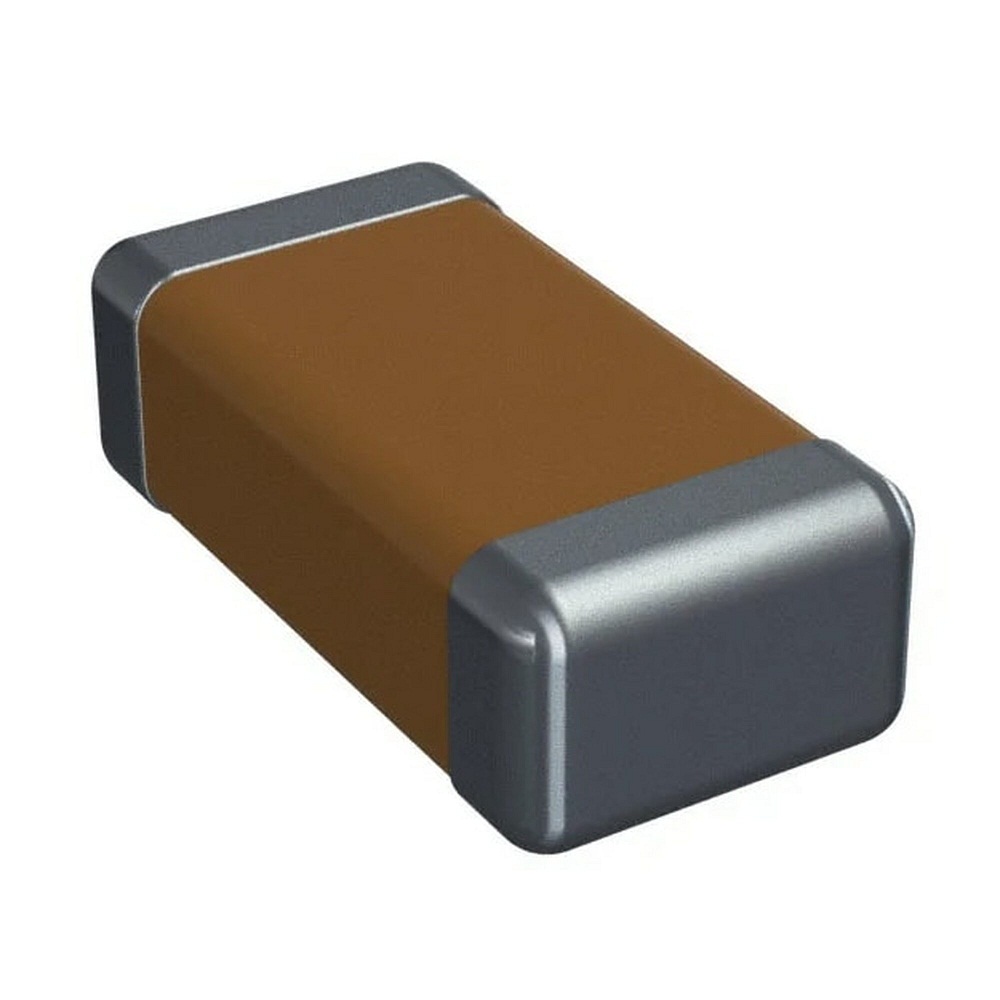

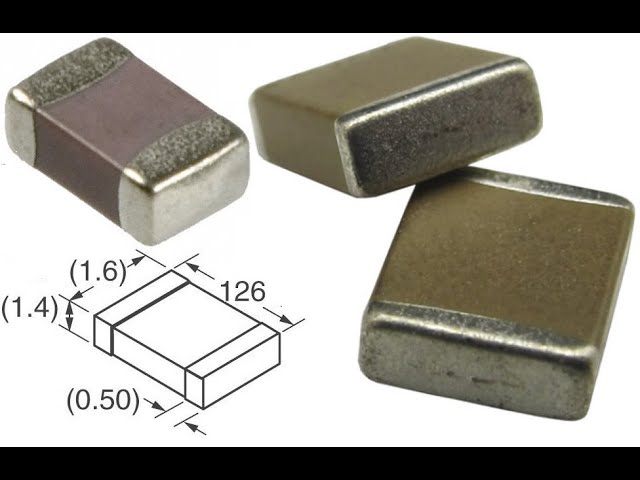

Capacitores SMD Cerámicos

C: 18uF 6.3V 0805

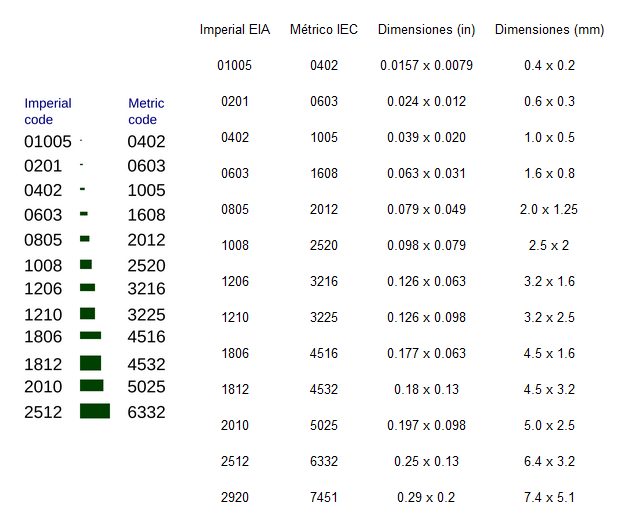

Capacitores Medidas

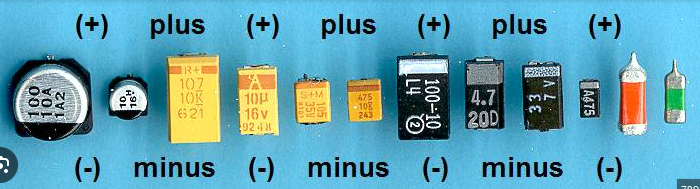

Capacitores SMD Tantalio

Tomado de KhanAcademyEspañol

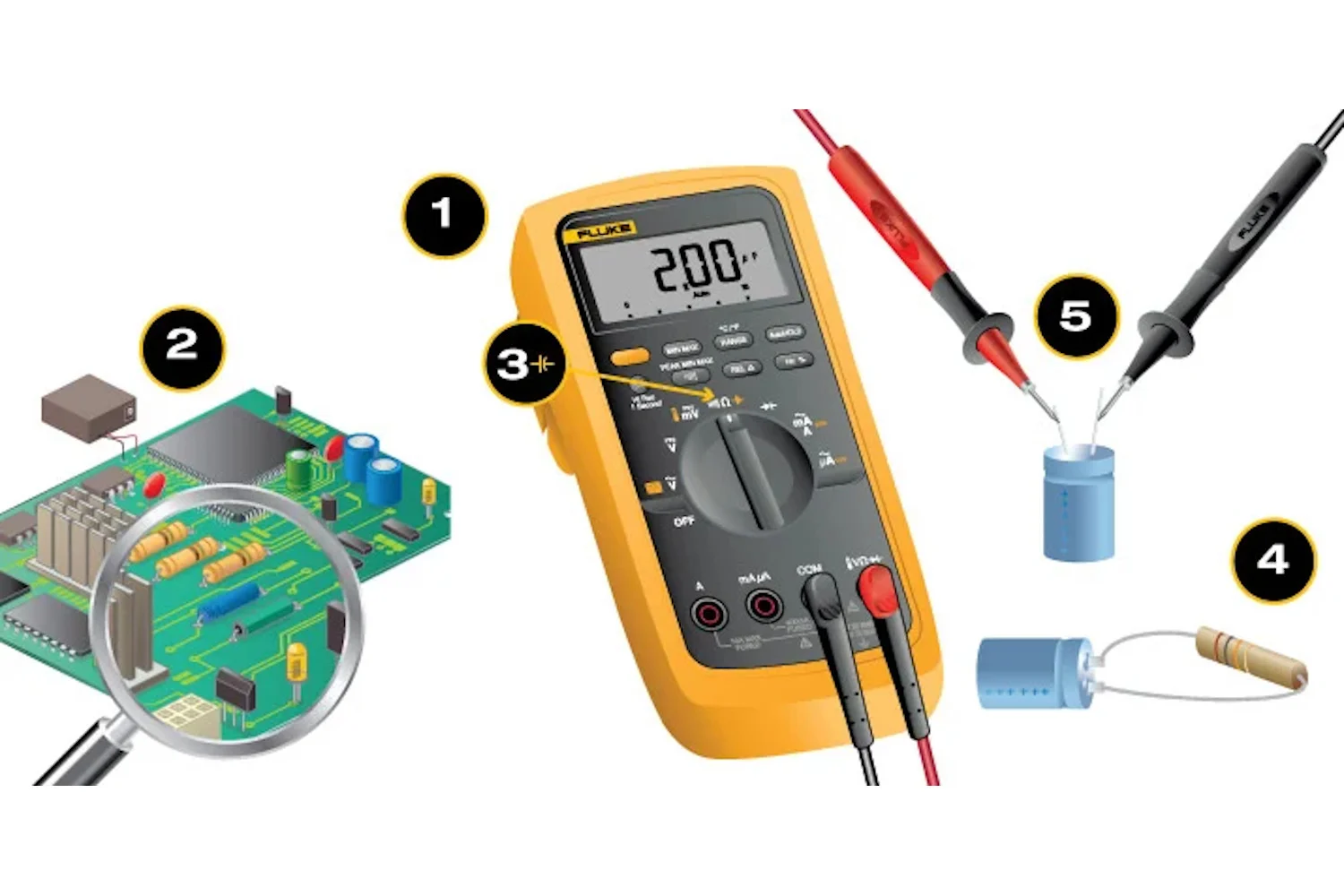

Midiendo Capacitancia

1. Con ohmios - se carga y descarga
2. Con capacímetro
3. Con medidor ESR

---

• ⚠️ Siempre se debe descargar primero
• ⚠️ Riesgo Eléctrico

Carta de Fallas del Capacitor

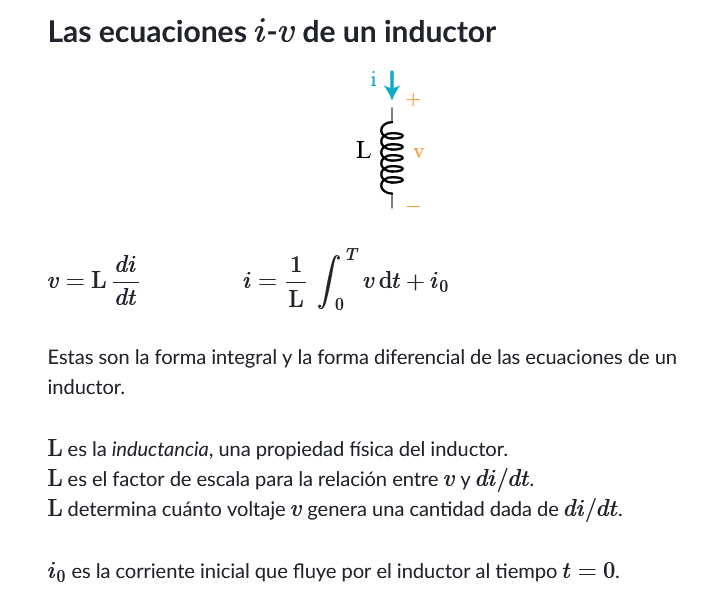

Tomado de KhanAcademyEspañol

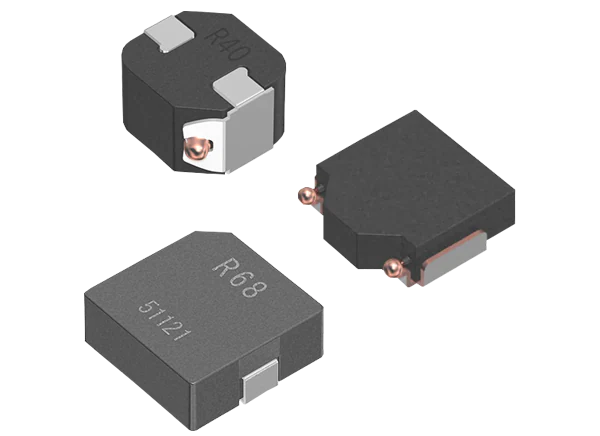

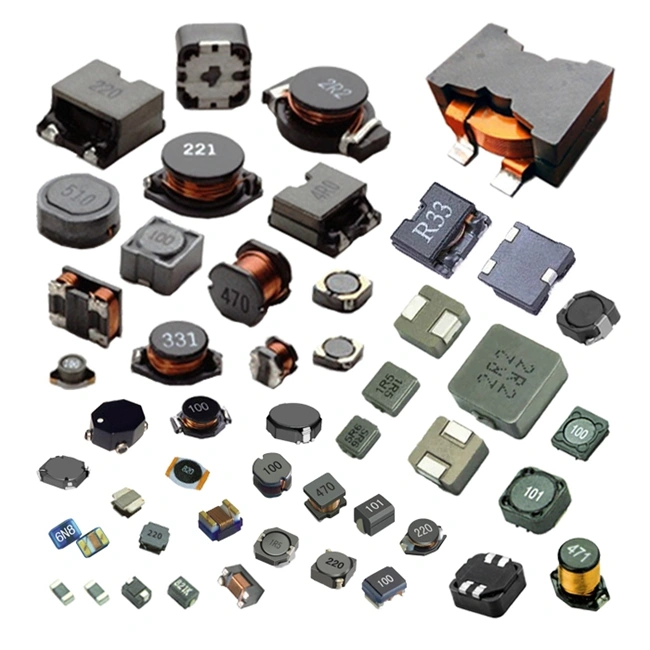

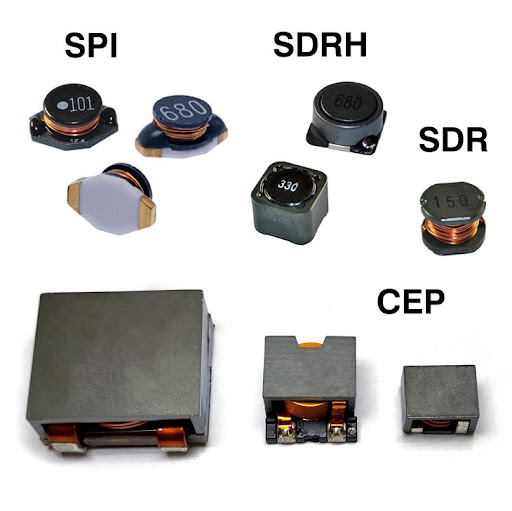

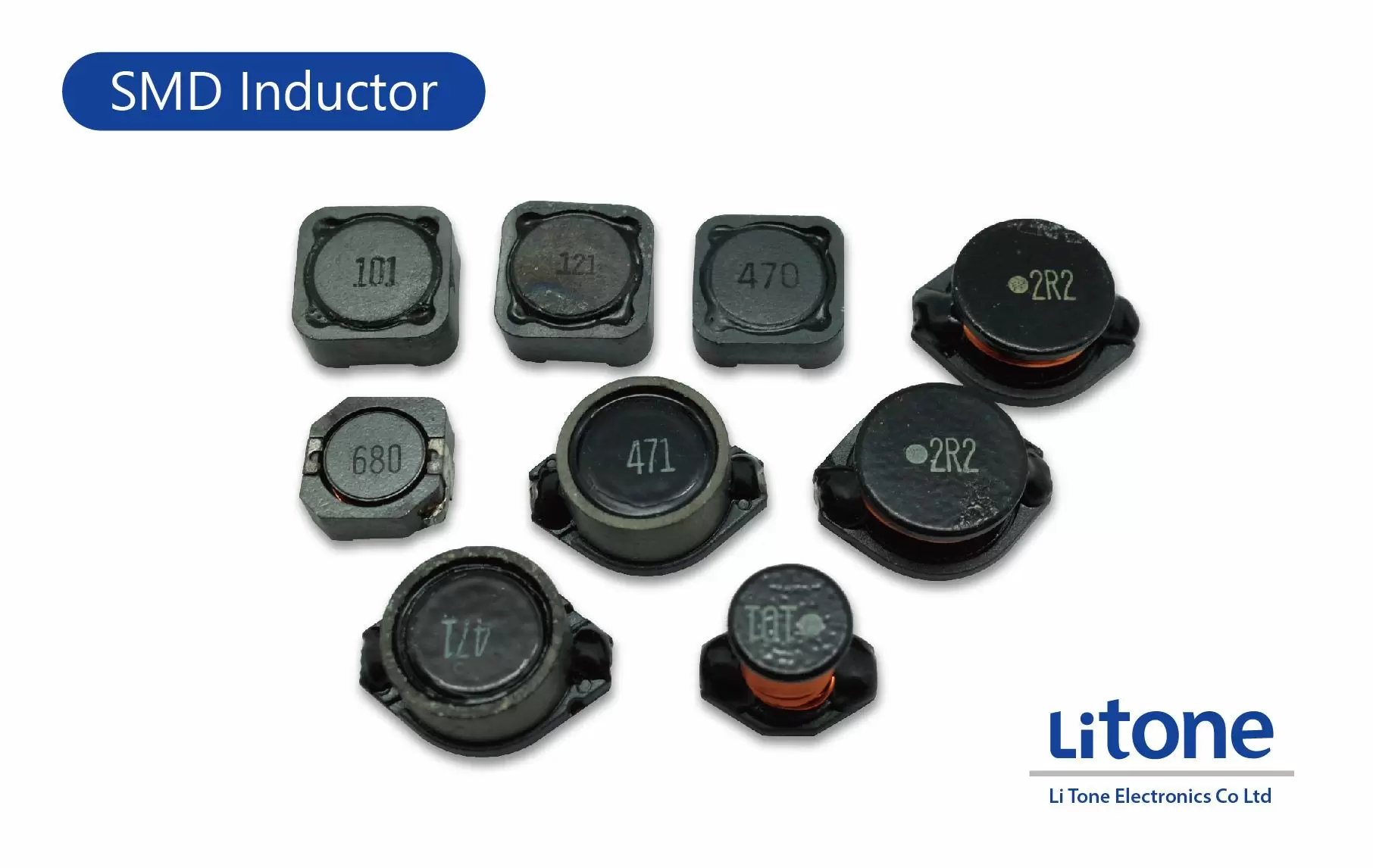

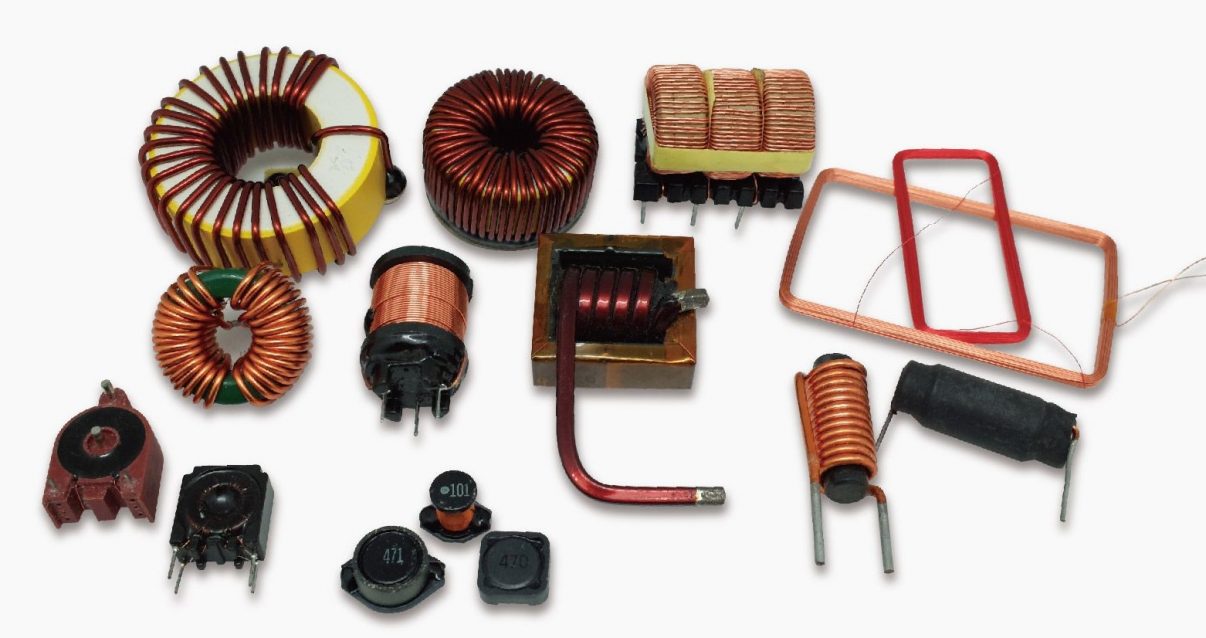

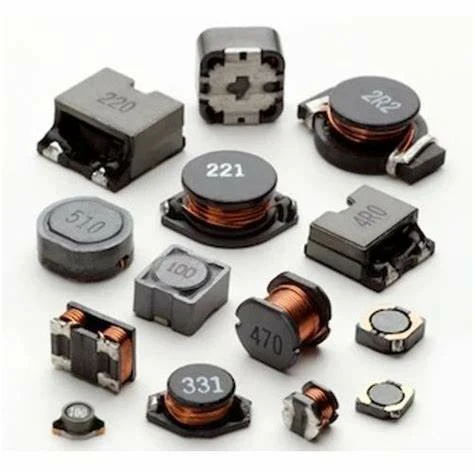

Midiendo Inductancias

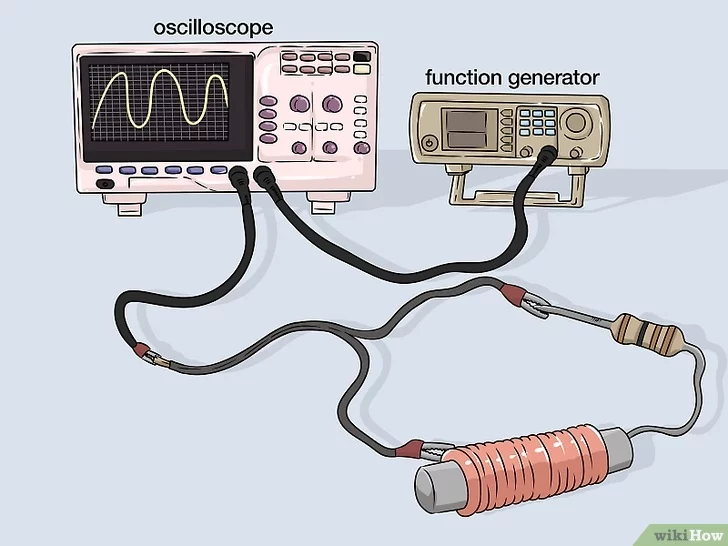

1. Por medición indirecta con Osciloscopio y Generador de señales
2. Con Multímetro en escala de ohmios - Baja resistencia
3. Con Inductómetro
4. Con medidor ESR

---

• ⚠️ Siempre se debe descargar primero
• ⚠️ Riesgo Eléctrico

Carta de Fallas del Inductor

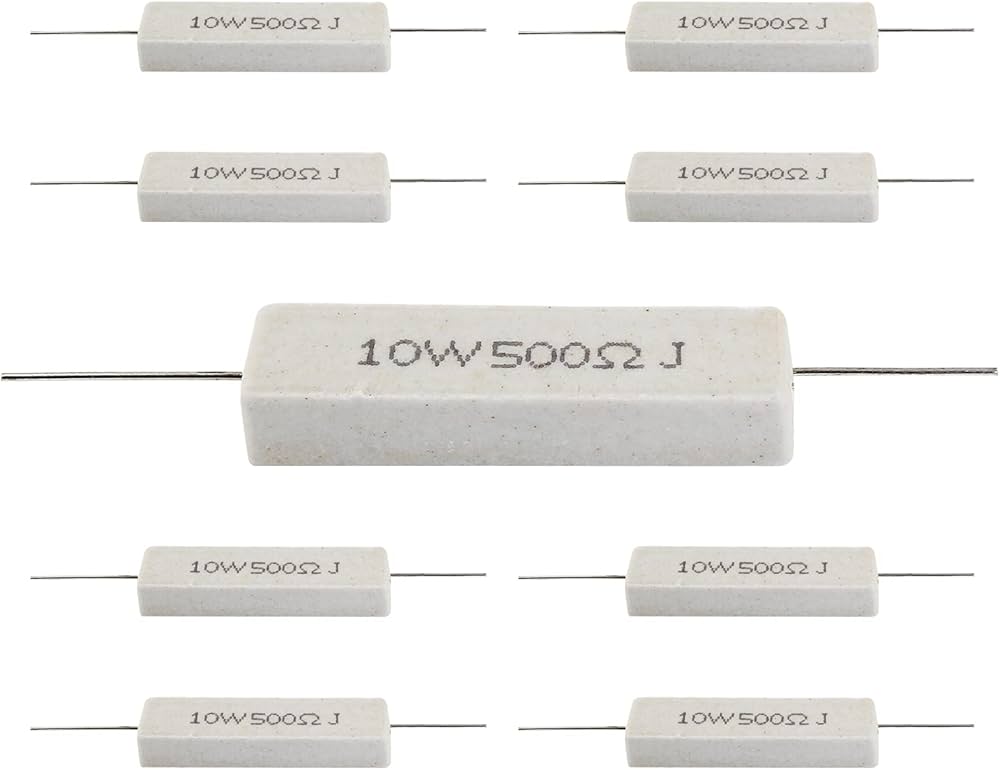

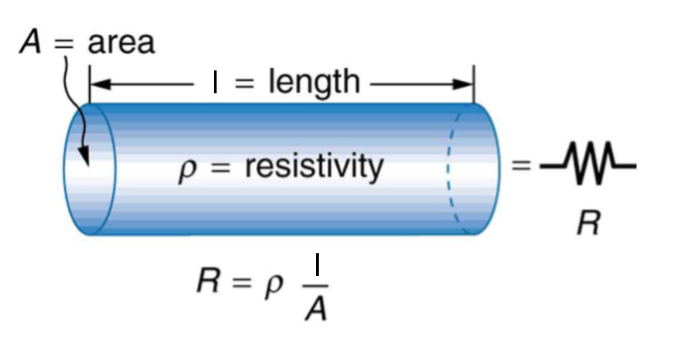

Cálculos en Resistor

Tomado de KhanAcademyEspañol

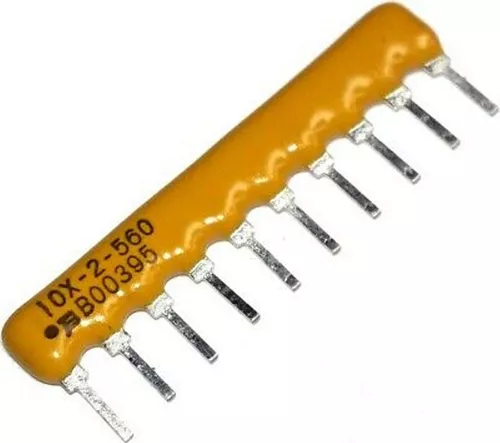

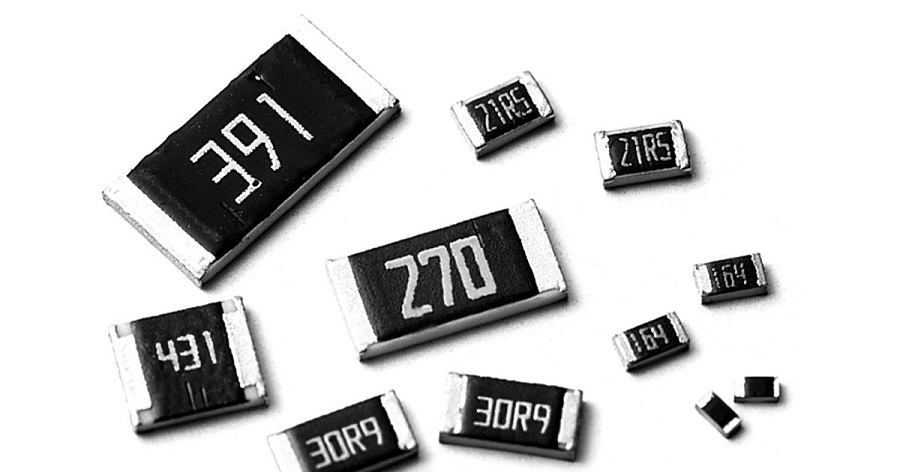

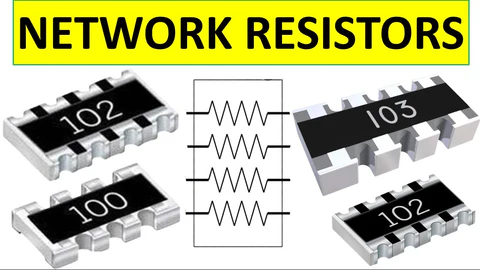

Midiendo Resistencias

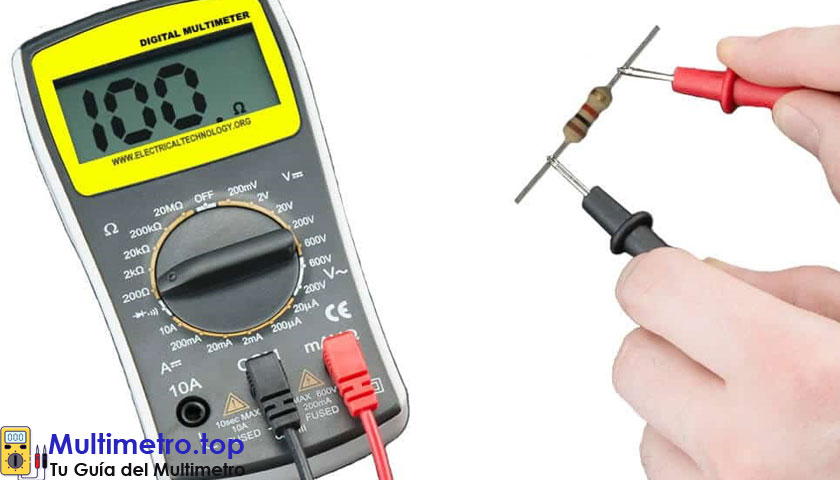

1. Con Multímetro en escala de ohmios - en escala cerca del valor nominal
2. Con medidor ESR

---

⚠️ Evitar tocar con ambas manos, afecta la medición

Carta de Fallas de la Resistencia

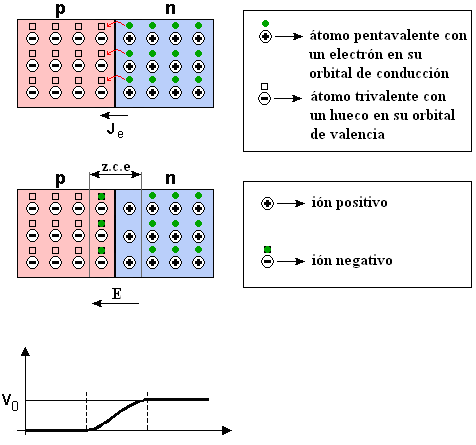

Union PN

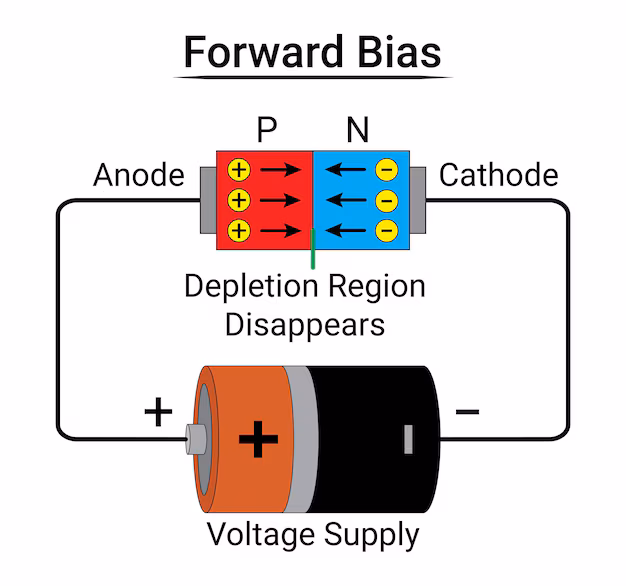

Union PN - Polarización

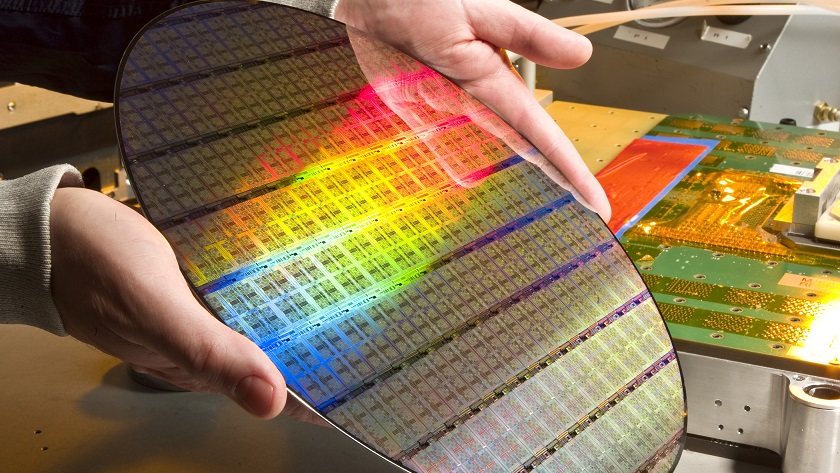

Obleas de Semiconductor

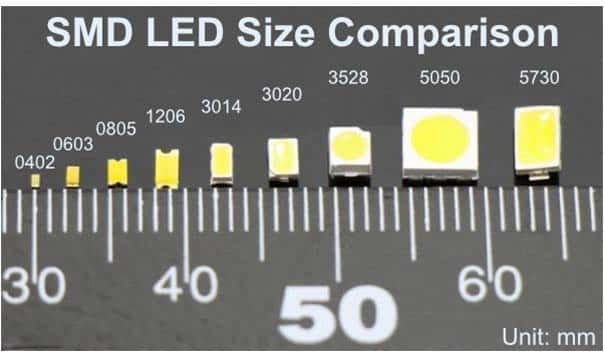

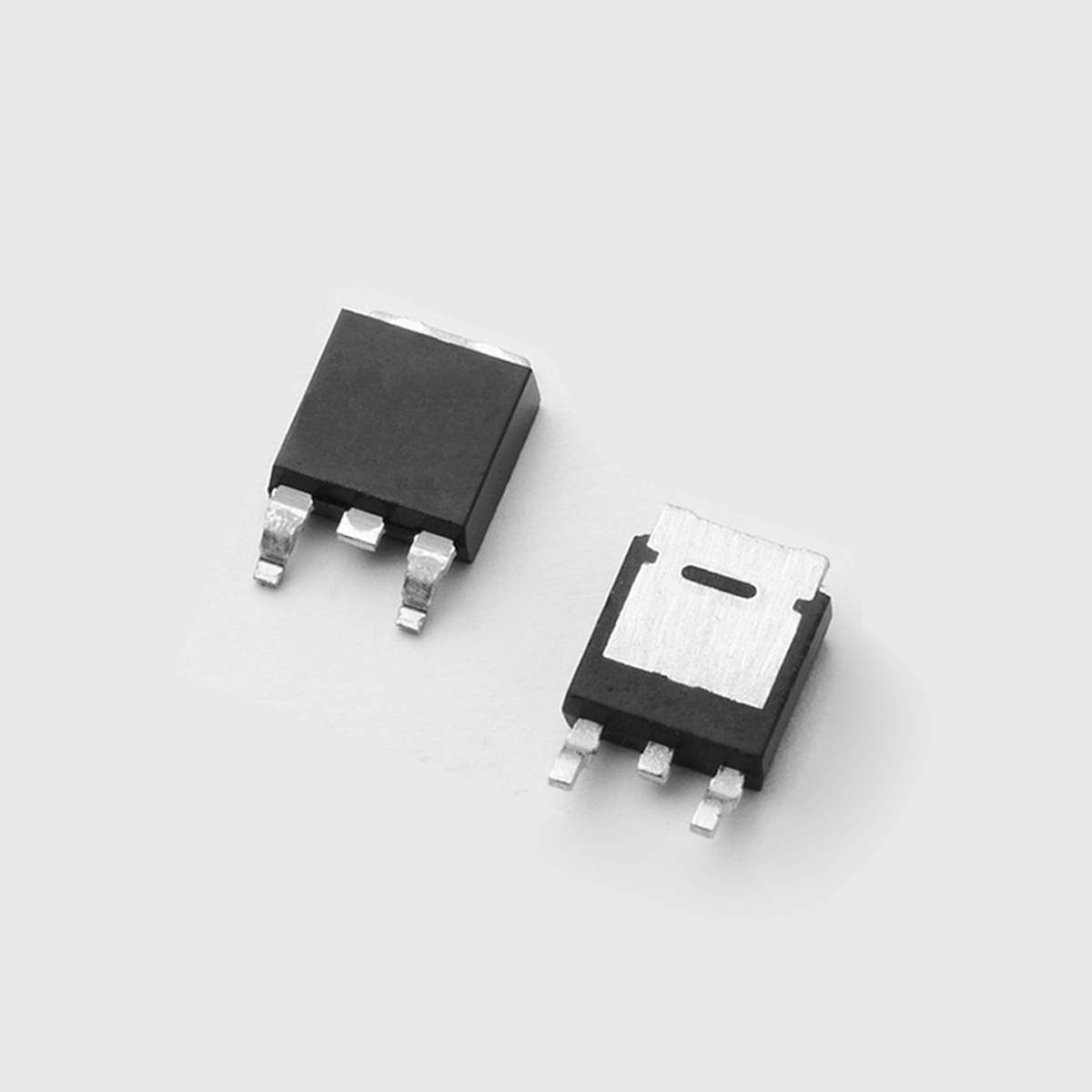

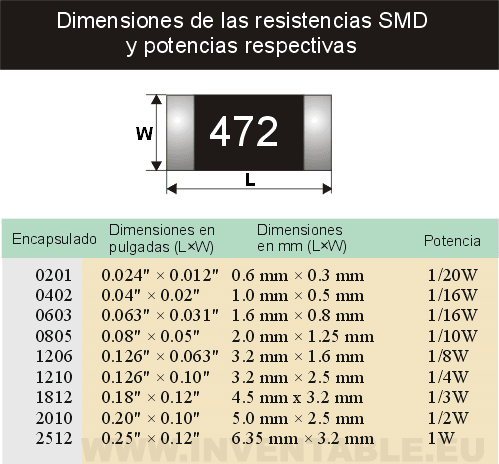

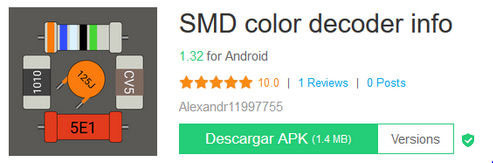

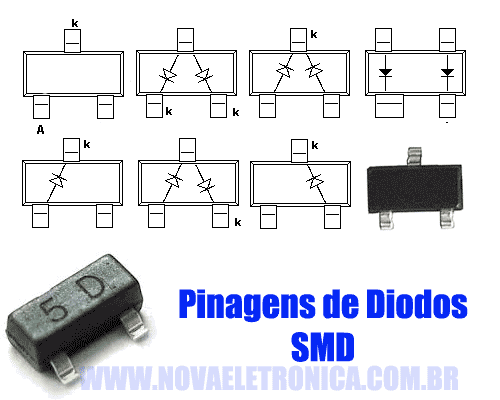

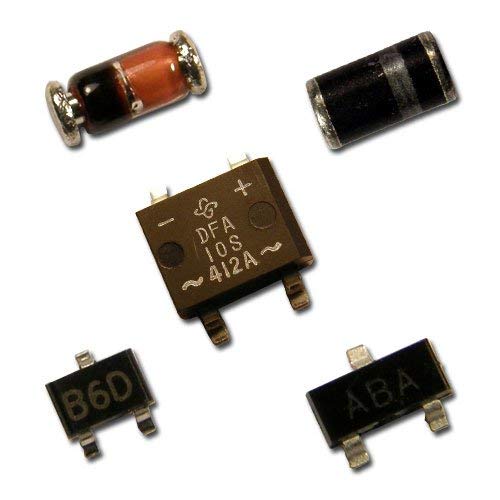

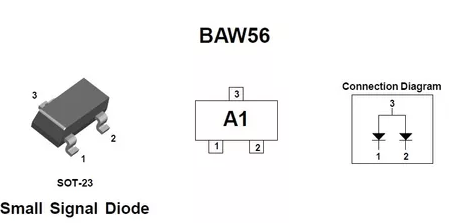

SMD Equivalencias

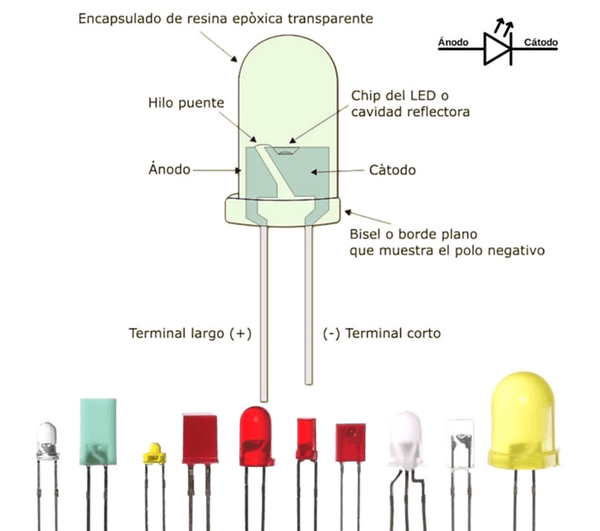

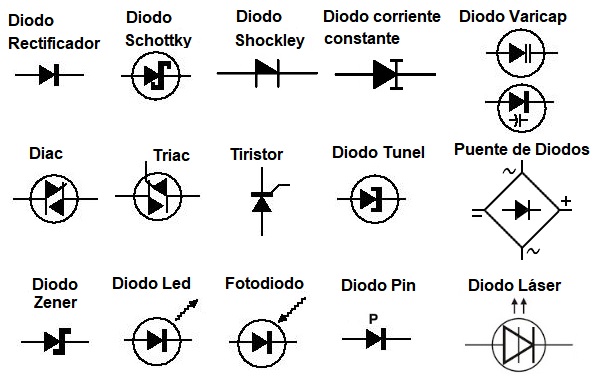

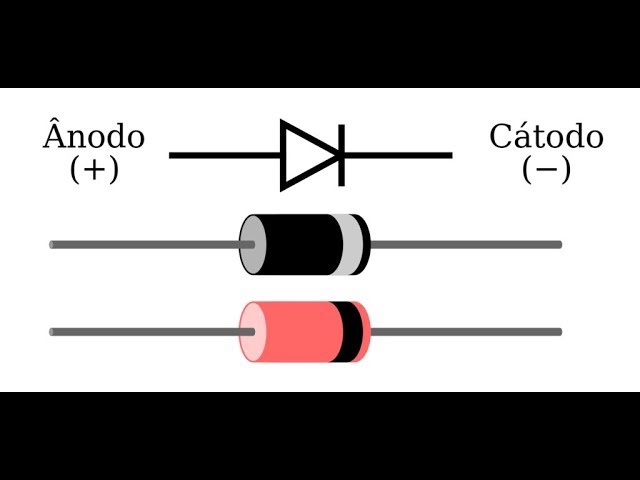

Simbolos

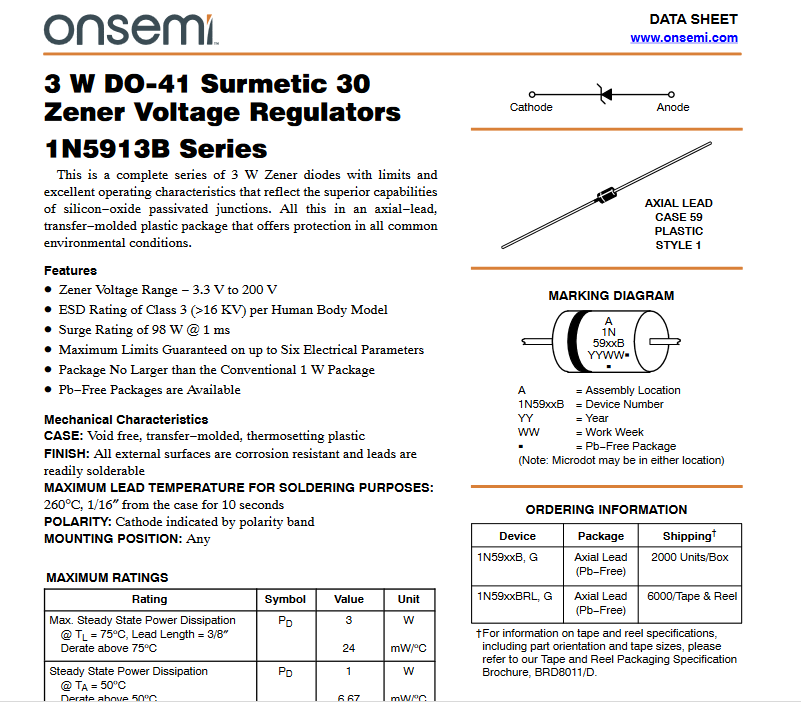

Hoja de Fabricante o Data DataSheet

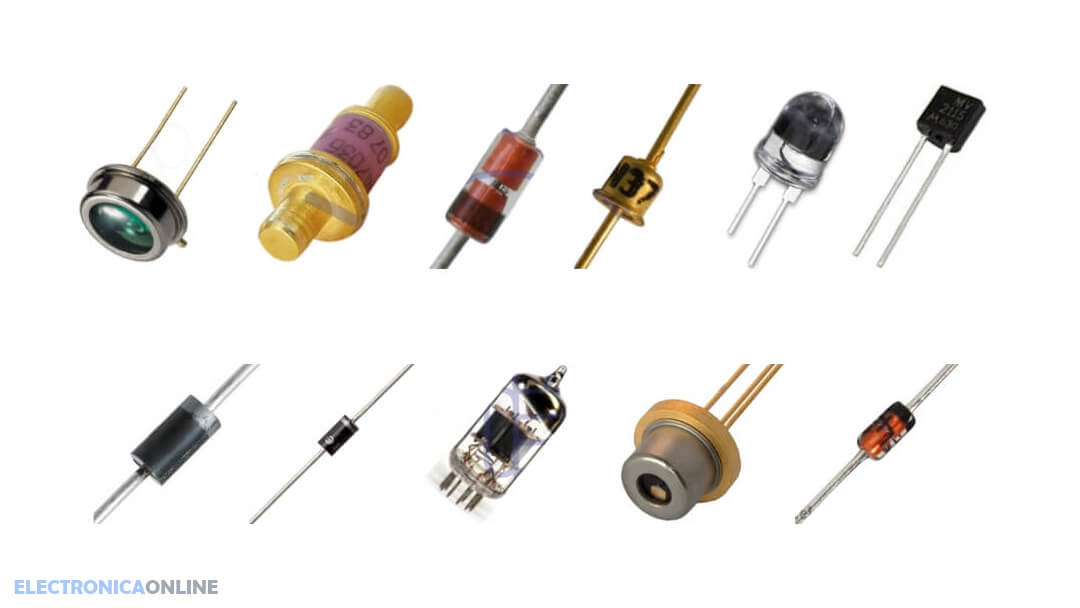

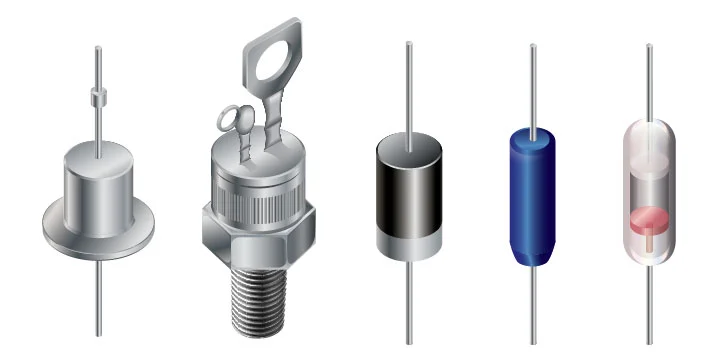

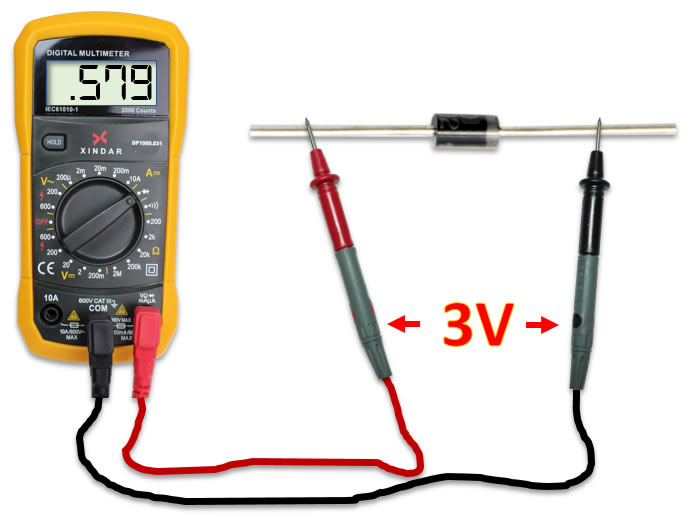

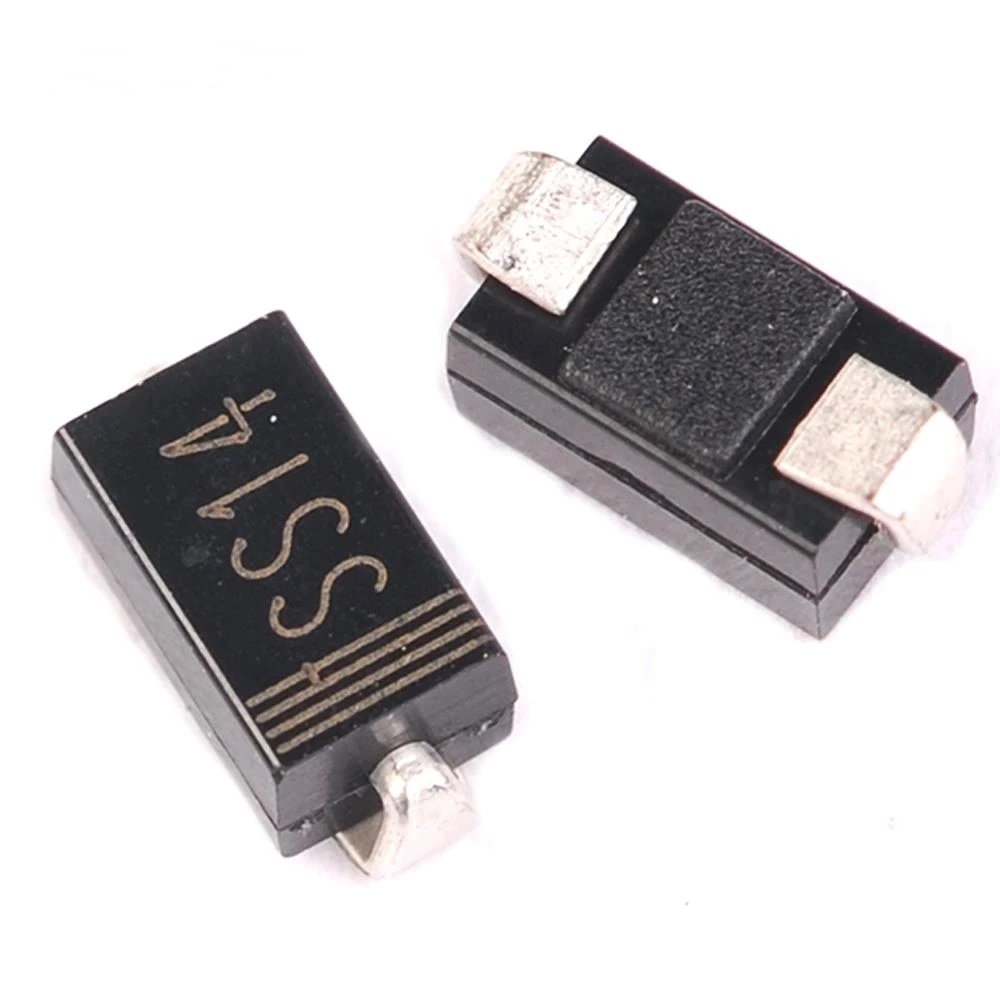

Midiendo Diodos

1. Con Multímetro en escala de ohmios
2. Con Multímetro en escala de diodos
3. Con medidor ESR

---

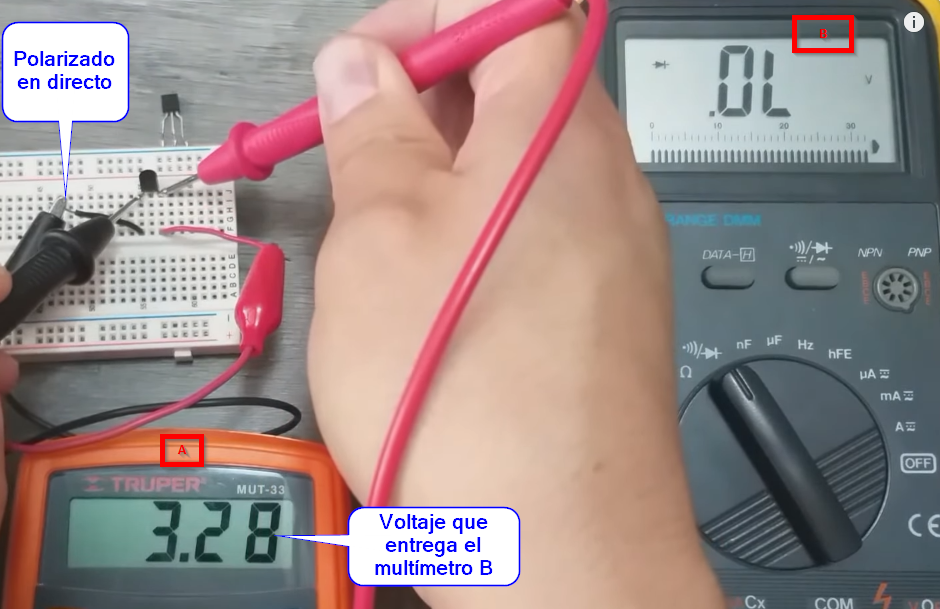

⚠️ El medidor debe ser capaz de entregar en la medición un voltaje mayor al voltaje de polarización (Vf) en directo para poder medir

Carta de Fallas del Diodo

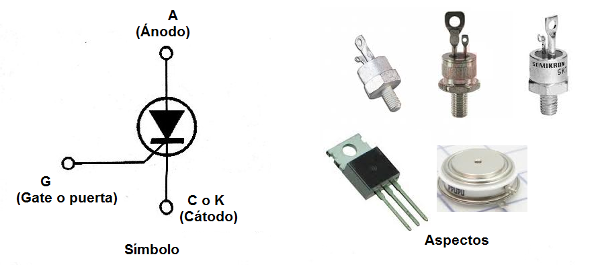

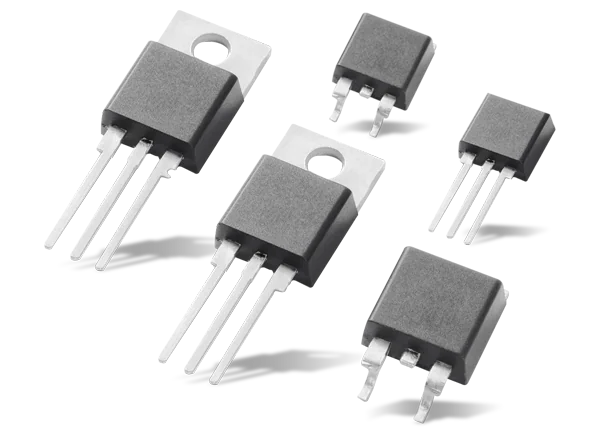

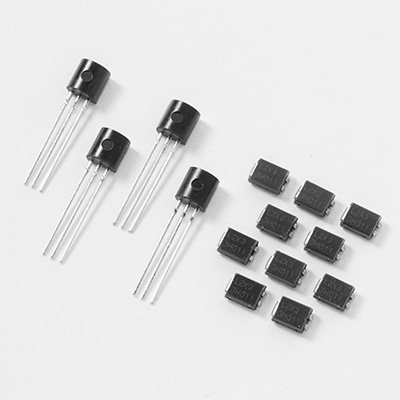

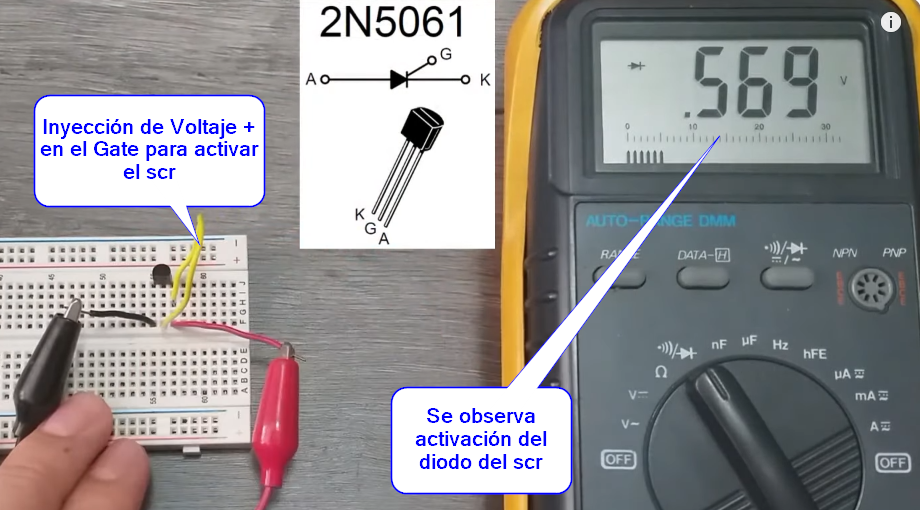

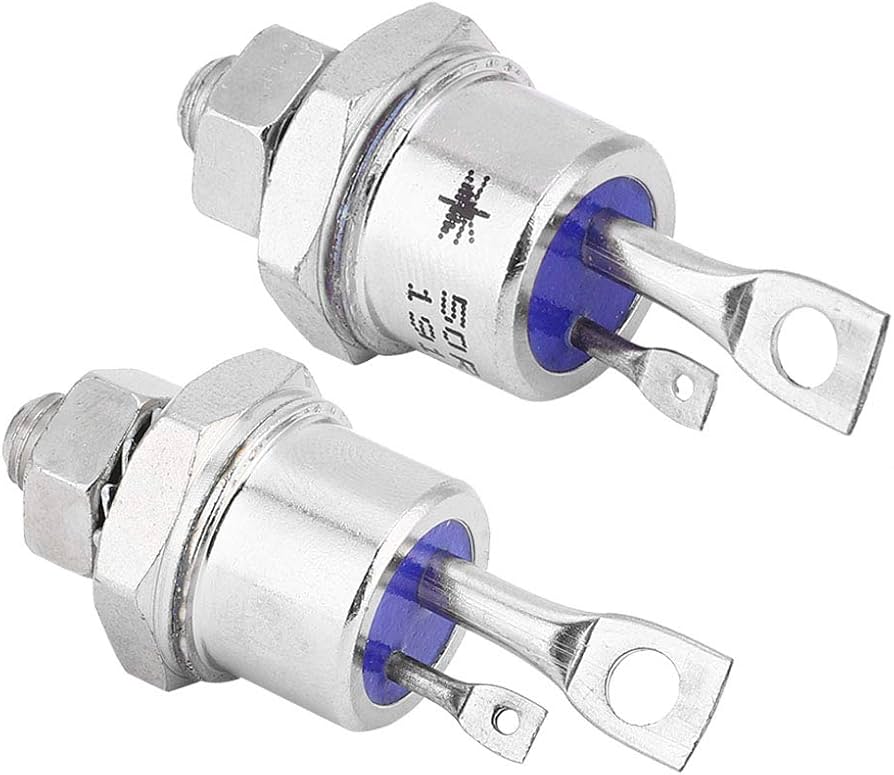

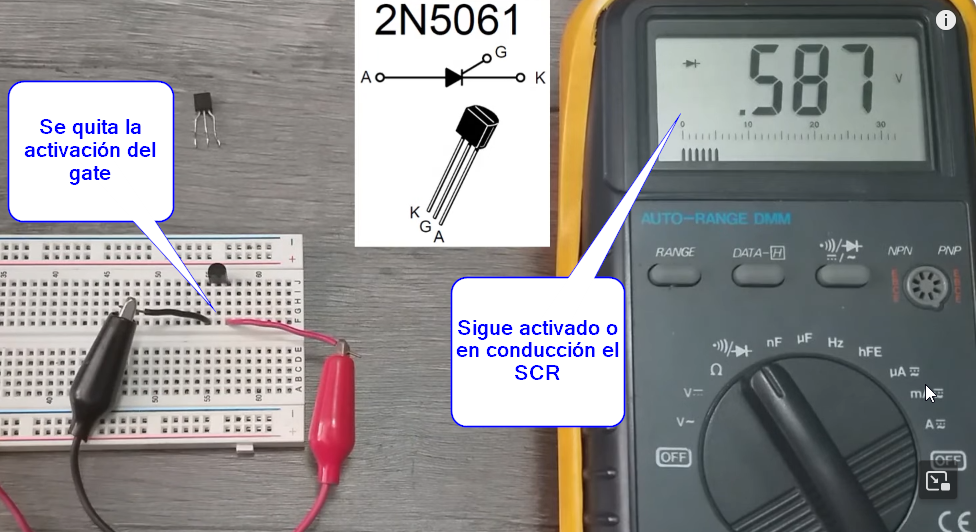

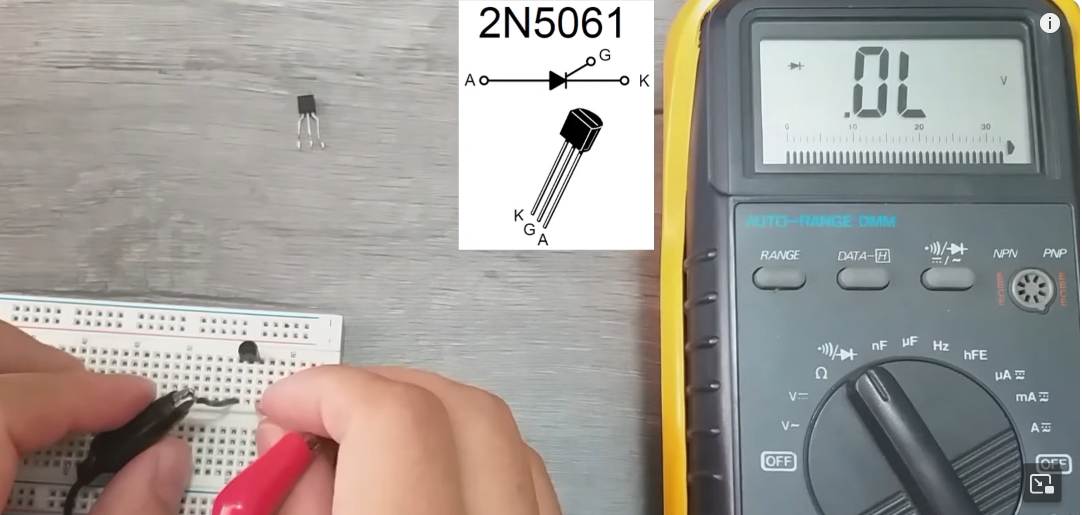

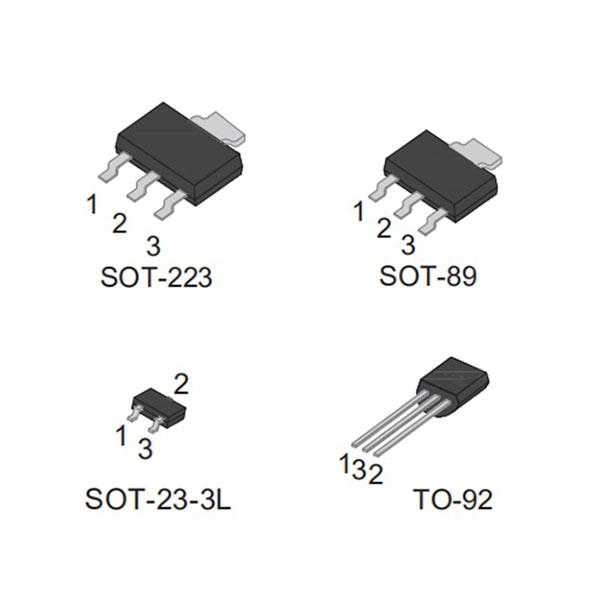

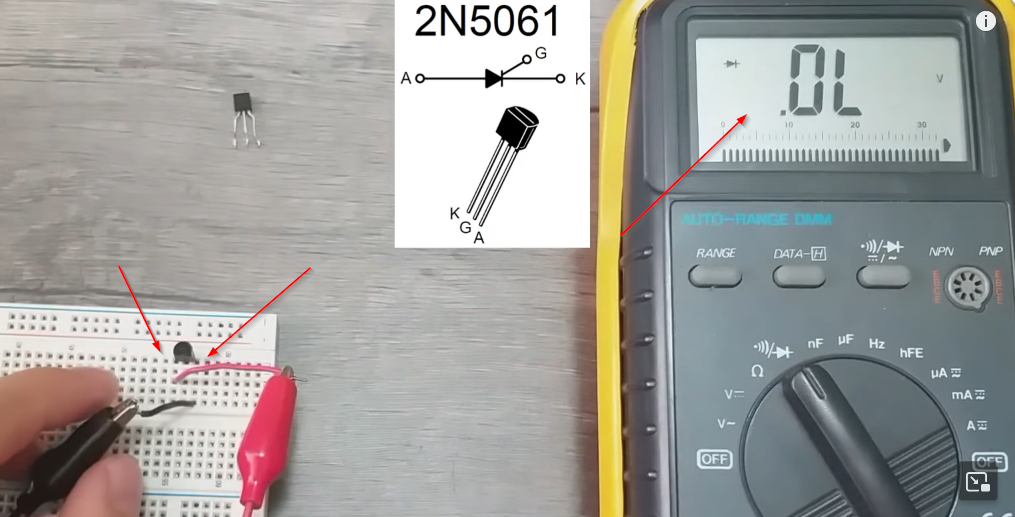

Carta de Fallas del SCR

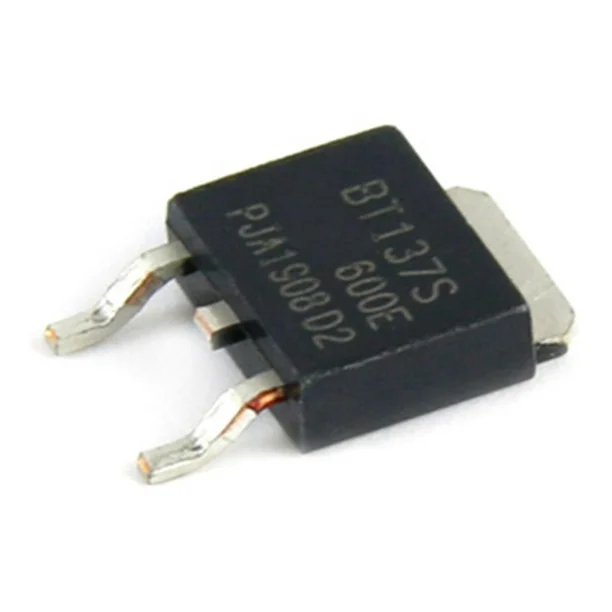

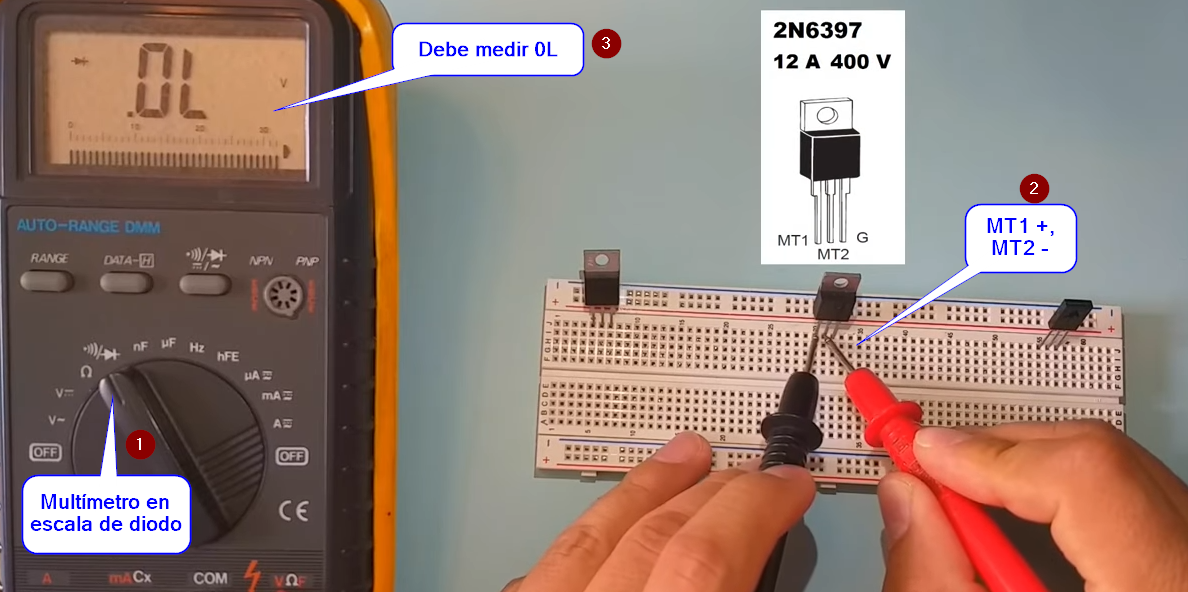

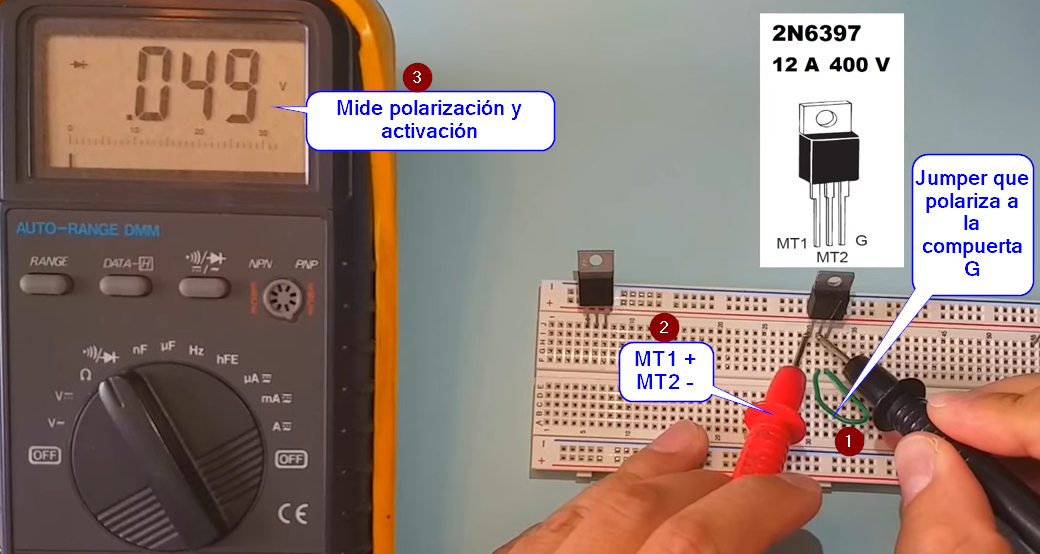

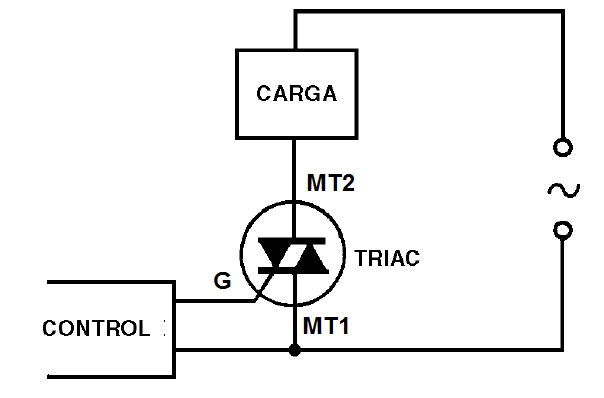

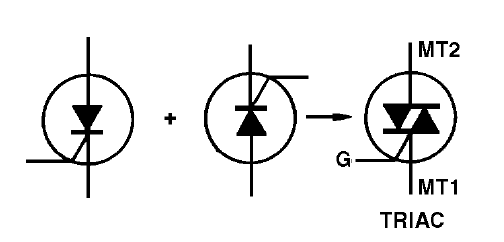

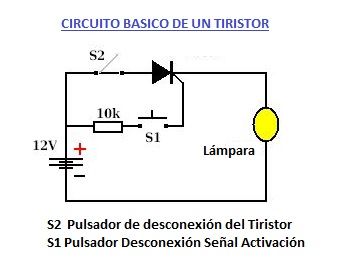

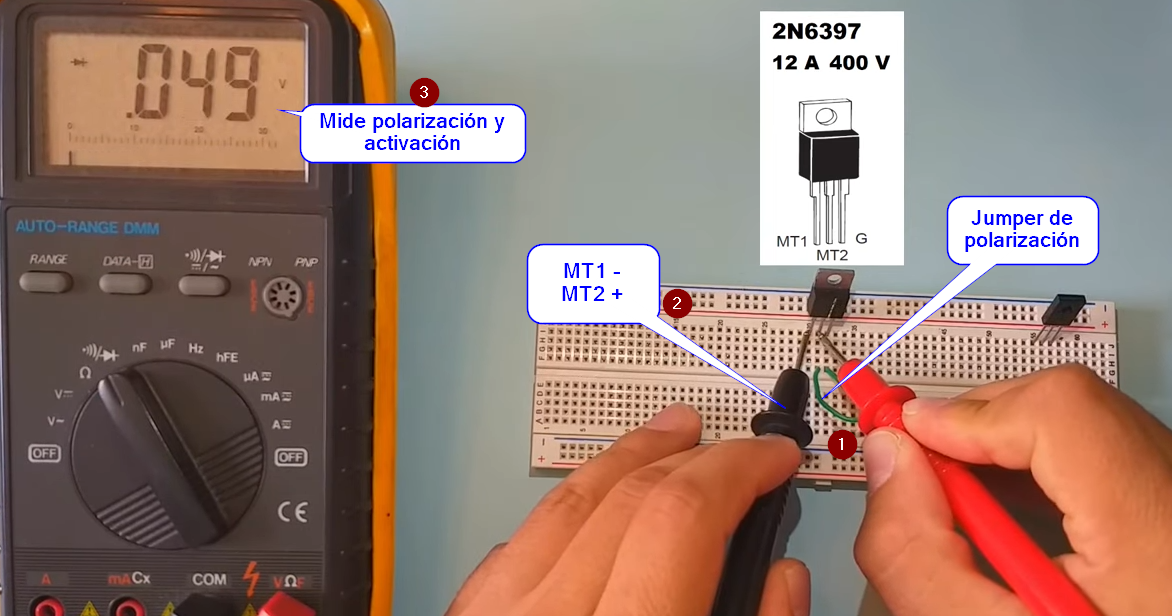

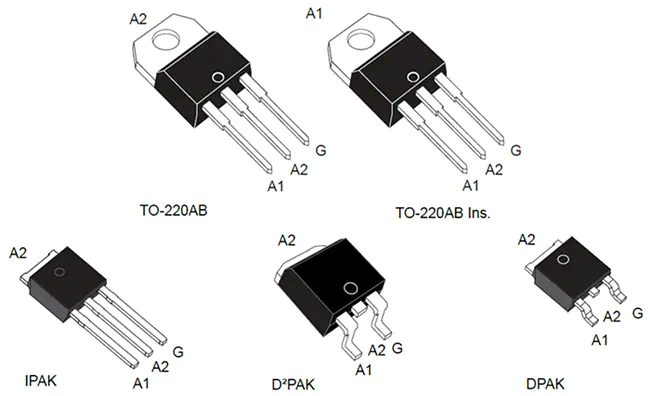

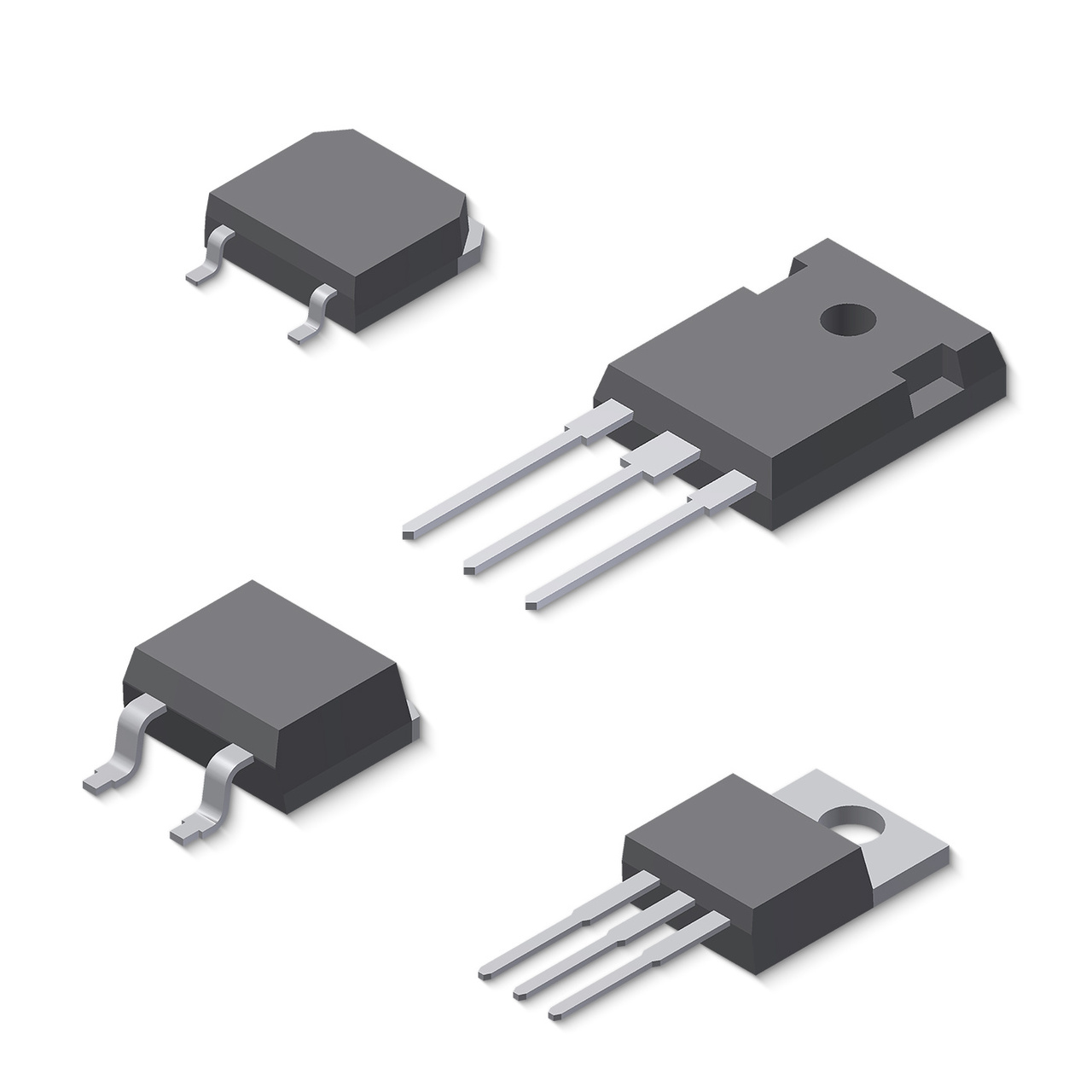

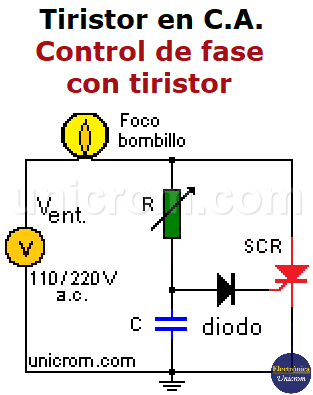

CIRCUITO BASICO - TRIAC

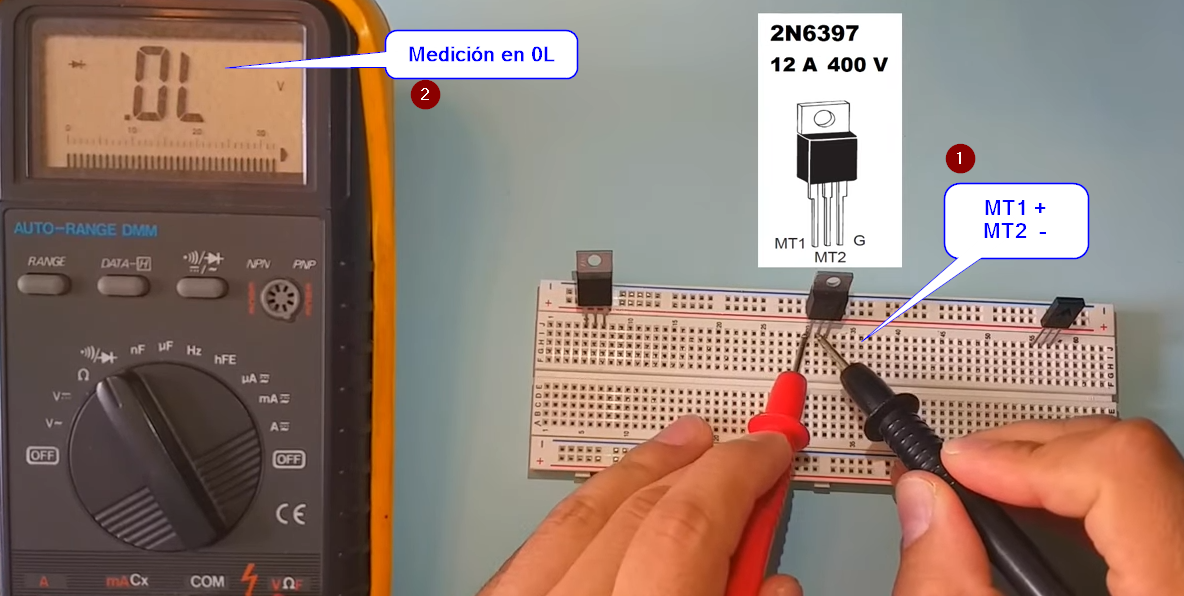

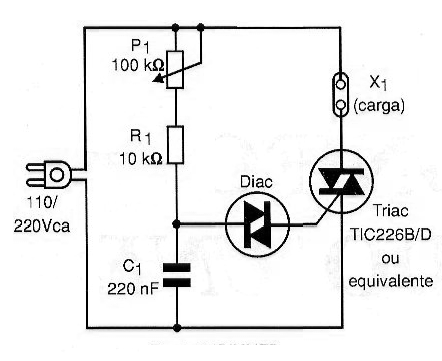

CIRCUITO BASICO 2- TRIAC

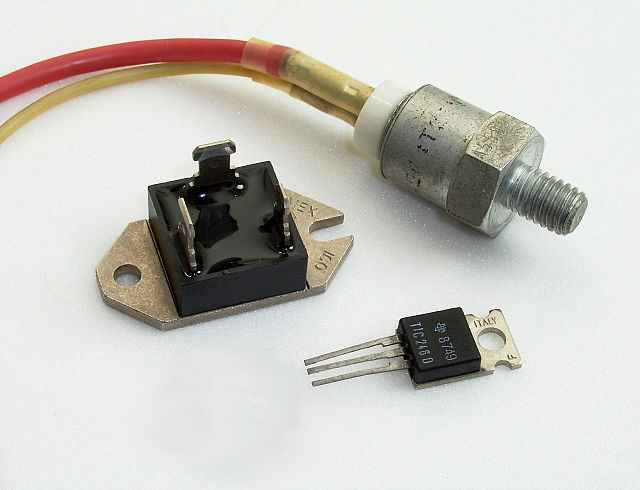

Carta de Fallas del TRIAC

Tabla de Fallas Comunes de Capacitores
